传媒业：上海东方明珠
项目概况：
地点：东方明珠塔地下配电室
现场问题：原有滤波器数次故障不工作；谐波电流超标，零线电流大。
主要负载：LED显示屏
负载特性：电流波动幅度大、变化速度快，产生大量3次谐波
测量仪器：日置PQ3198电能质量分析仪
实施方案：加装安德利APF有源电力滤波器
现场数据采集：
测试位置：LED负载总进线端
|

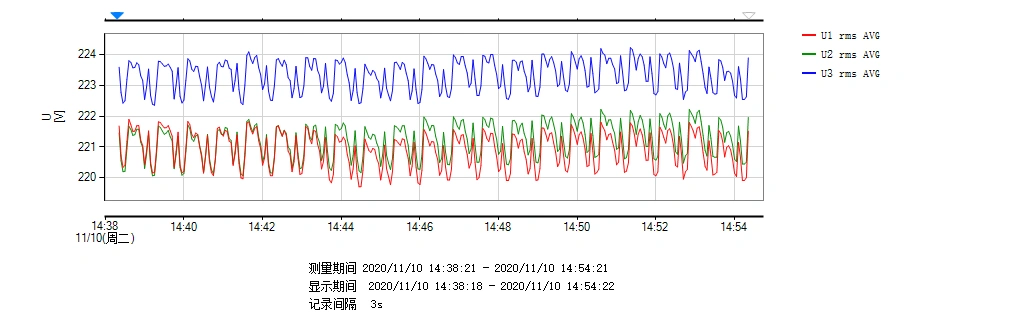

电压趋势图 |
|

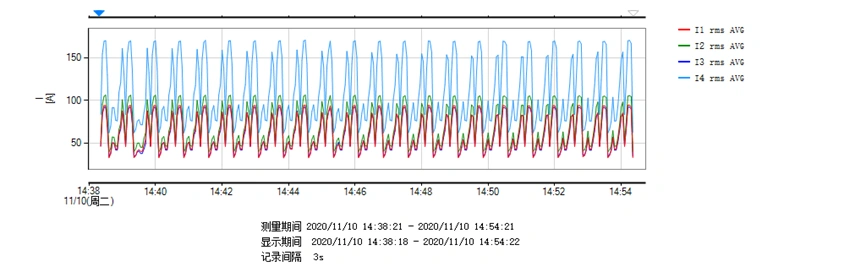

电流趋势图（蓝色为零线电流） |
|

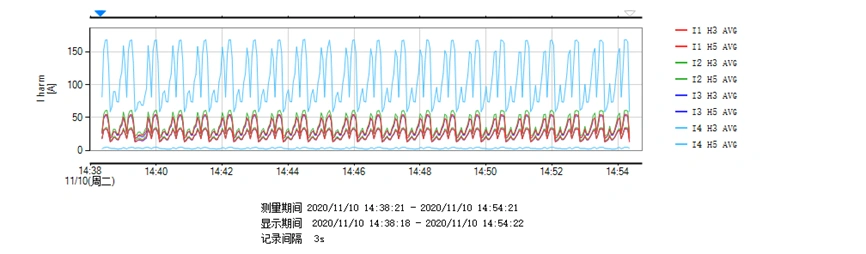

谐波电流趋势图（蓝色为零线中3次谐波电流） |
|

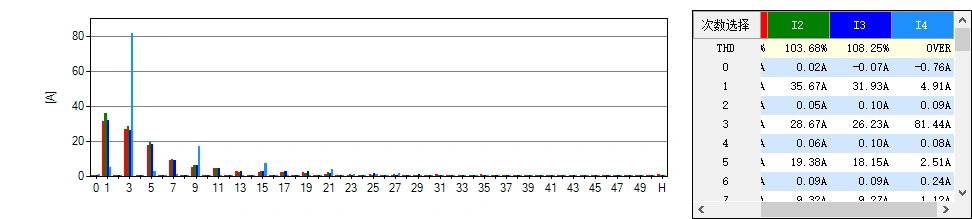

谐波电流分布图 |
典型瞬时值：
 |
 |

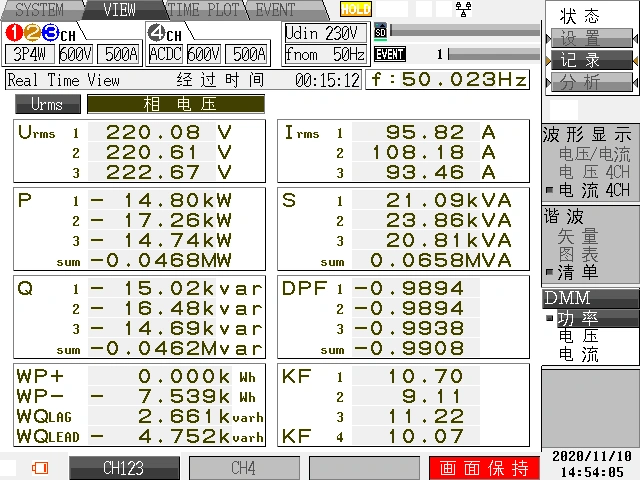

| 功率及功率因数 | 电压及电流波形 |
 |
 |

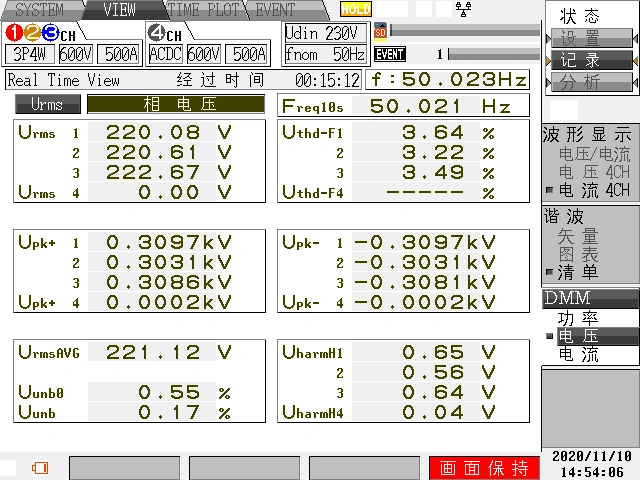

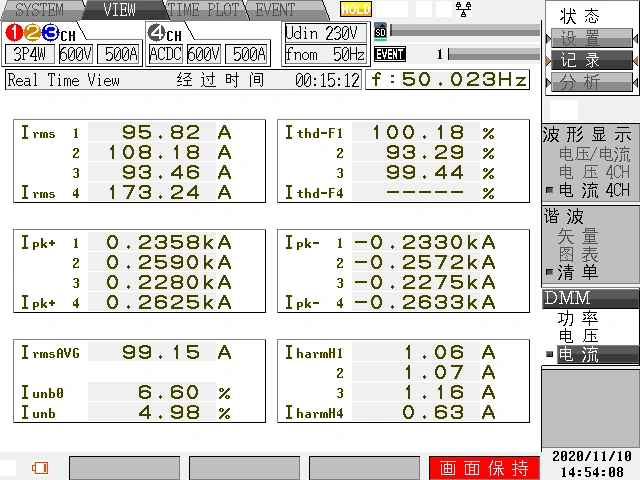

| 电压及电压畸变率 | 电流及电流畸变率 |
 |
 |

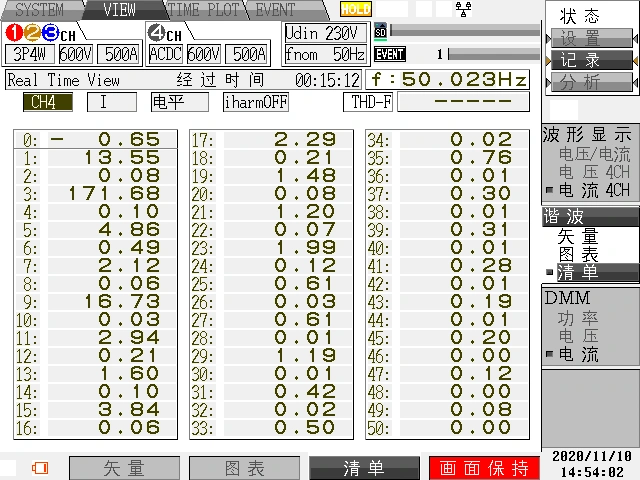

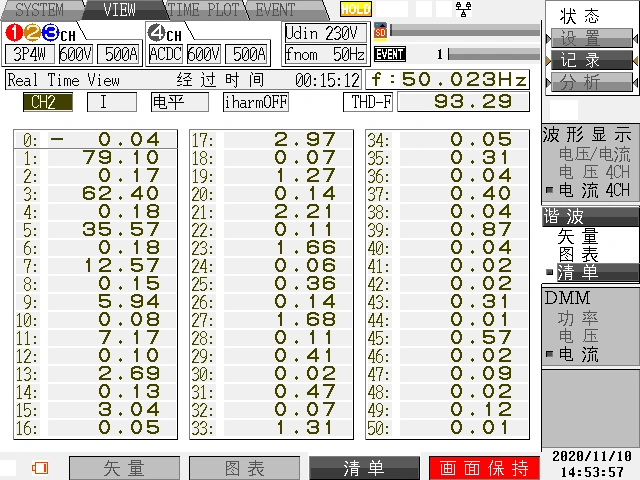

| A相电流畸变列表 | B相电流畸变列表 |
 |
 |

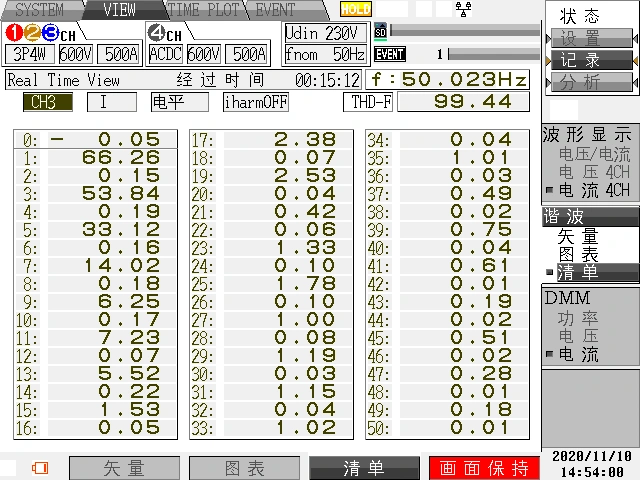

| C相电流畸变列表 | N相电流畸变列表 |
现场测试数据分析：
在现场检测时，原有滤波器已损坏（设备自我保护有设计缺陷），处于过流故障停机状态，故上述截图中的谐波检测数据为LED工作时的原始数据；由电流和谐波电流的趋势图可以看出，LED作为典型的谐波源产生了大量的3次谐波，而由于3次谐波的零序特性，使A、B、C三相中产生的3次谐波全部汇集到零线中，导致LED工作时零线中的电流远超三相电流，当天零线最高电流超过170A；通过典型瞬时值可以看出，整体电流畸变率超过100%，非常严重；同时B相电流高于A、C两相，有明显的不平衡现象，电流不平衡也会造成零线产生电流；谐波会对在相同变压器下的其他负载造成影响，特别是会对精密的控制类仪器造成误动作或通讯中断，因此能够持续稳定精准的对谐波治理、排除干扰是非常重要的。

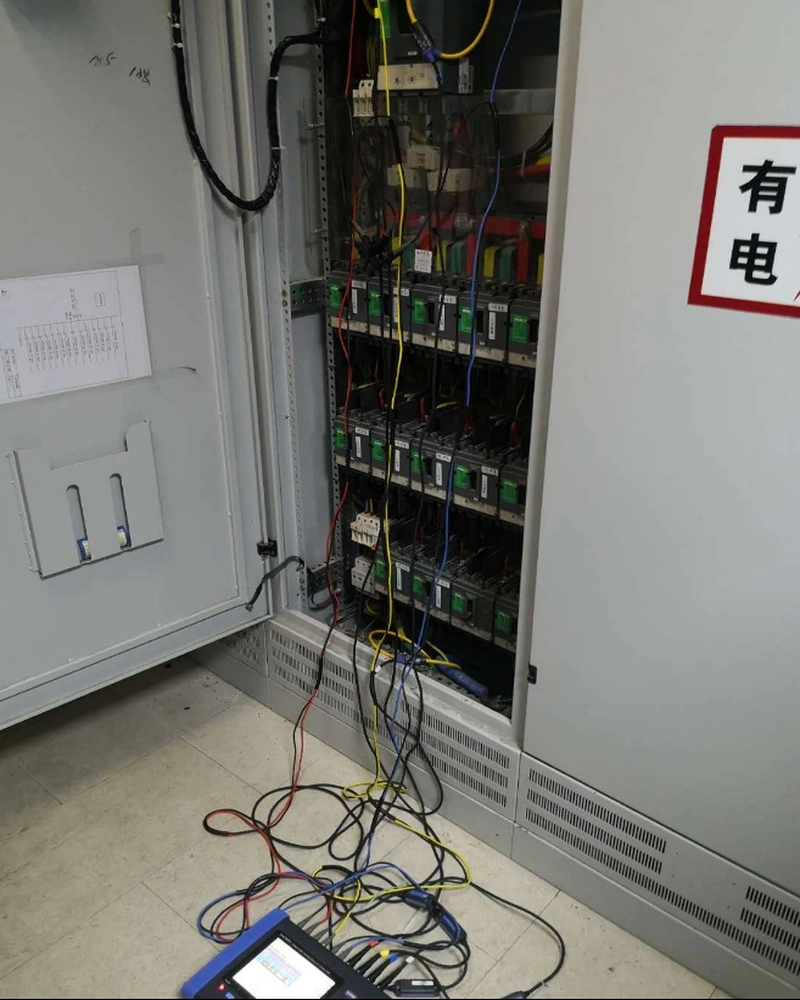

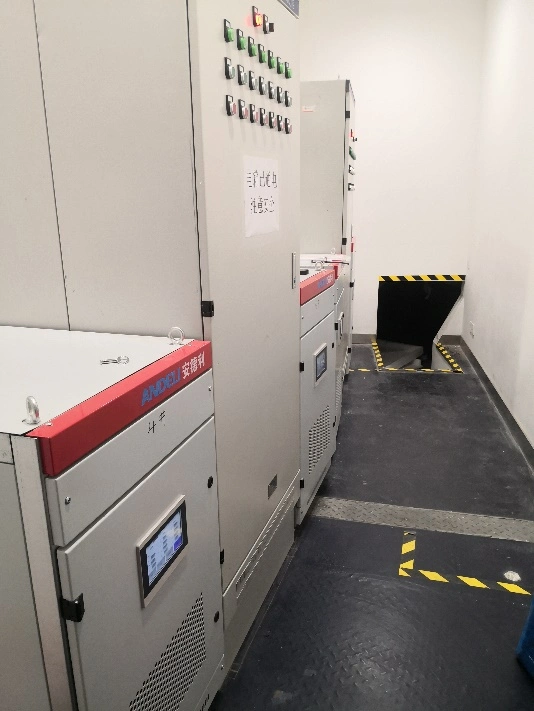

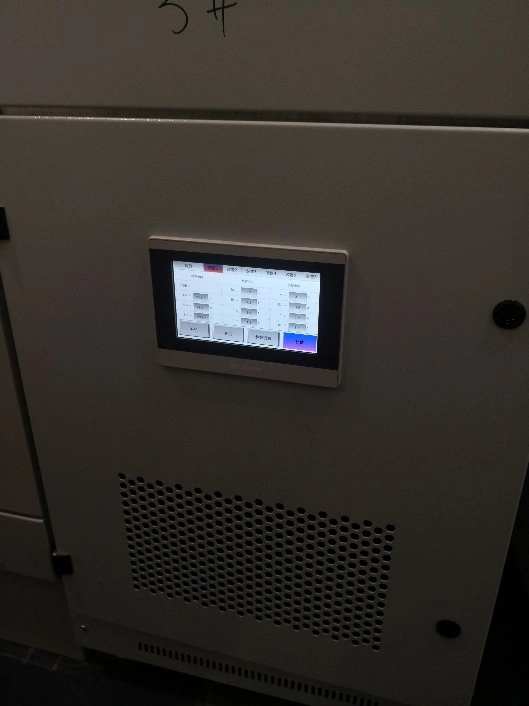

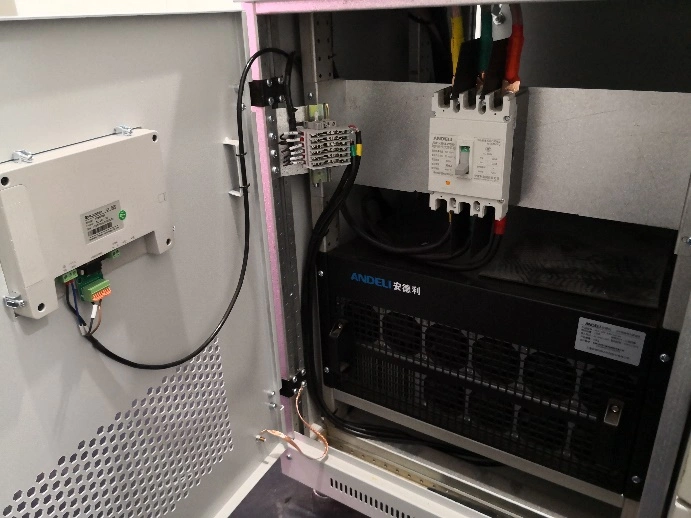

设备安装现场：
 |
 |
 |
|
治理前后数据对比：
 |
 |

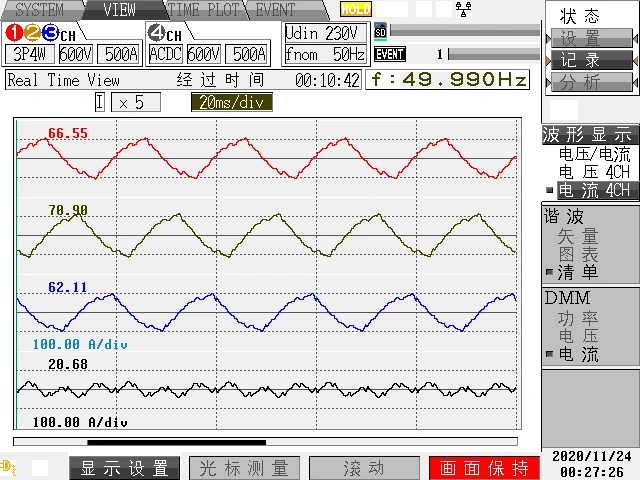

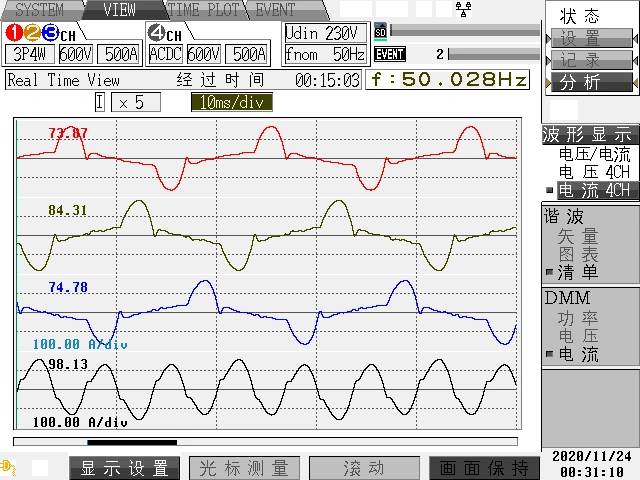

| 治理前：三相电流波形有畸变 | 治理后：三相电流波形趋于正弦波 |
 |
 |
|

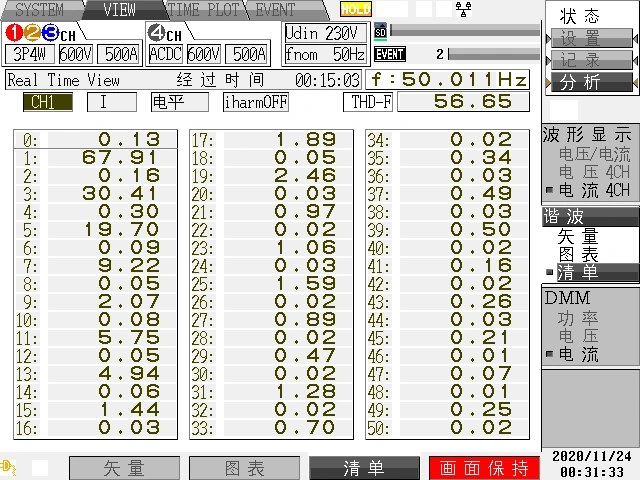

治理前：A相3次谐波电流含量30.41A A相5次谐波电流含量19.70A A相7次谐波电流含量9.22A A相9次谐波电流含量2.07A A相11次谐波电流含量5.75A |
治理后：A相3次谐波电流含量5.52A A相5次谐波电流含量3.28A A相7次谐波电流含量2.44A A相9次谐波电流含量1.08A A相11次谐波电流含量2.03A |
 |
 |
|
治理前：N相基波电流含量12.17A N相3次谐波电流含量93.01A N相5次谐波电流含量3.07A N相9次谐波电流含量8.07A |
治理后：N相基波电流含量11.08A N相3次谐波电流含量16.16A N相5次谐波电流含量1.62A N相9次谐波电流含量3.52A |
治理结果：
景观照明和LED灯产生的谐波已得到抑制，零线中的电流也已消除。
