制药行业：江苏泰康生物医药有限公司
项目概况：
该企业电力系统内谐波超标，影响设备正常运行，HMI与PLC通讯中断。
地点：泰康生物配电室
现场问题：现场谐波超标，影响设备正常运行
主要负载：制药设备
负载特性：大量变频器产生各次谐波
测量仪器：日置PQ3198电能质量分析仪
实施方案：加装安德利APF有源电力滤波器及EMI滤波器
|
配电室照片 |
|

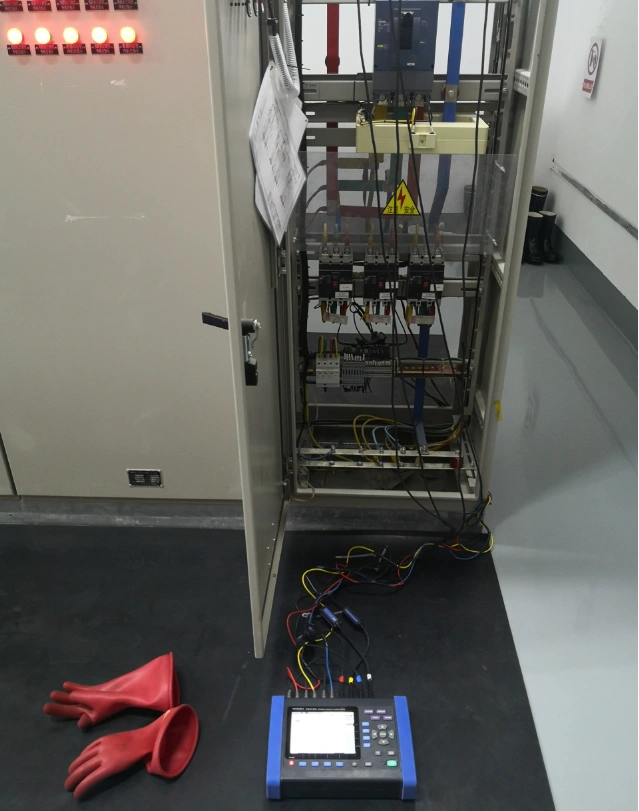

现场检测照片 |
现场数据采集：
AC-CHP变频器
测试位置：AC-CHP柜总进线端
|
谐波电流趋势图 |
|

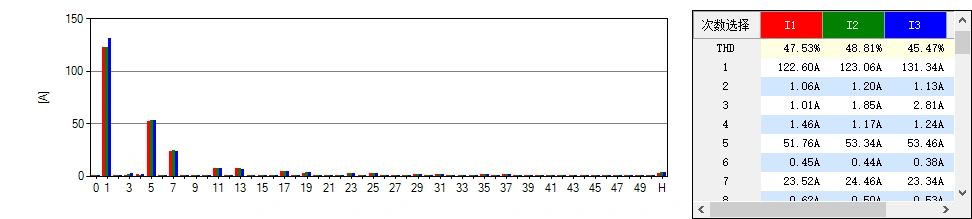

谐波电流分布图 |
|

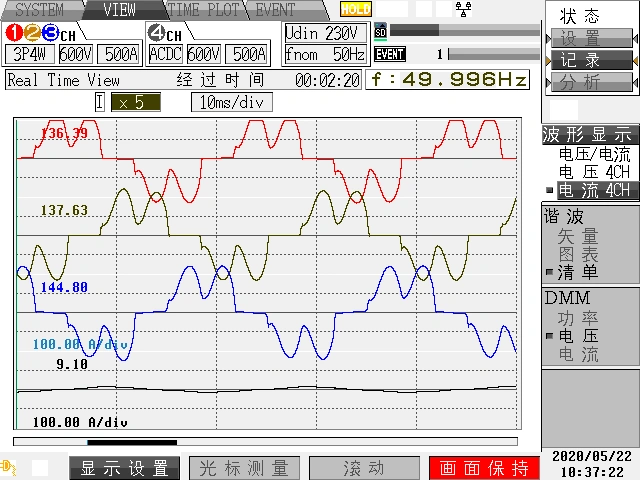

电流波形图 |

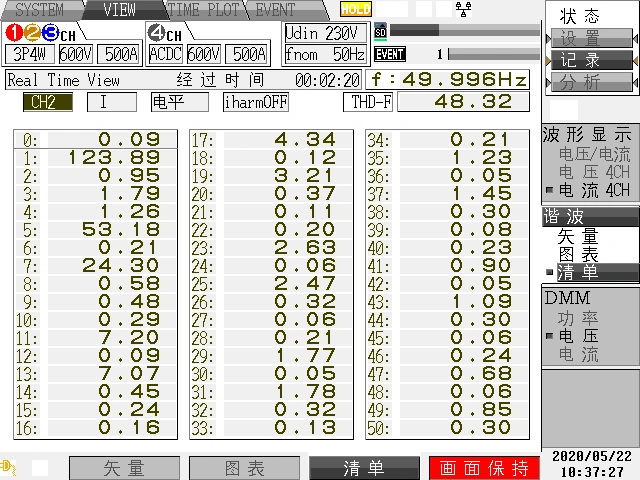

谐波电流清单 |
|

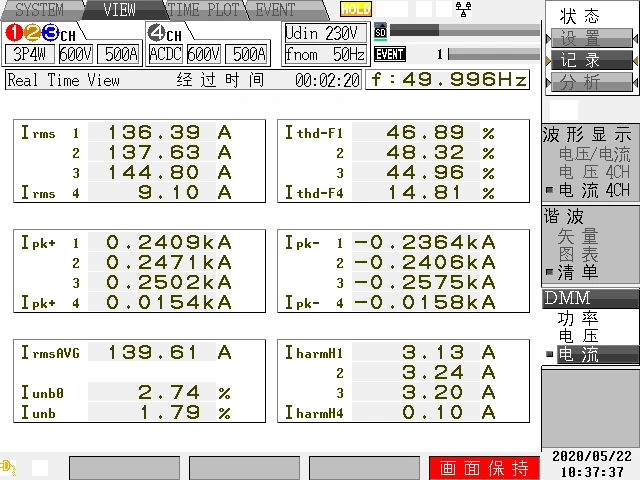

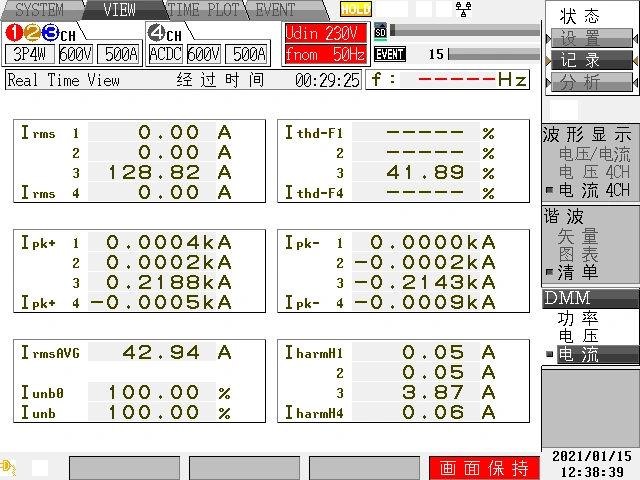

电流畸变率 |

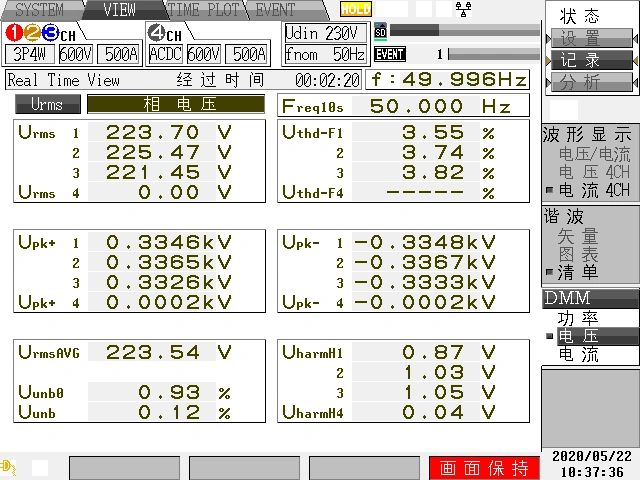

电压畸变率 |
AN501变频器
测试位置：AN501柜总进线端
|

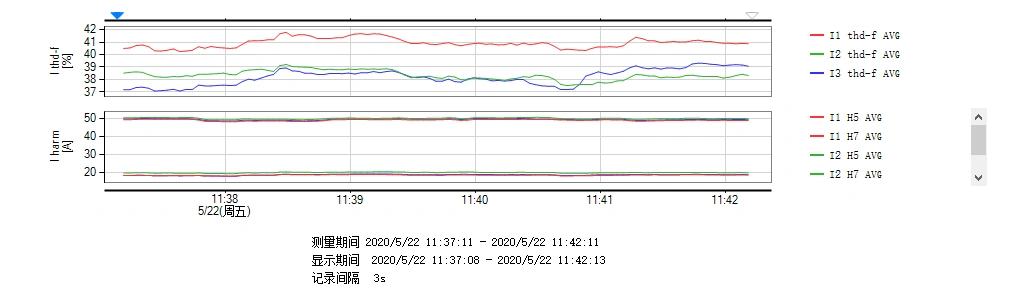

谐波电流趋势图 |
|

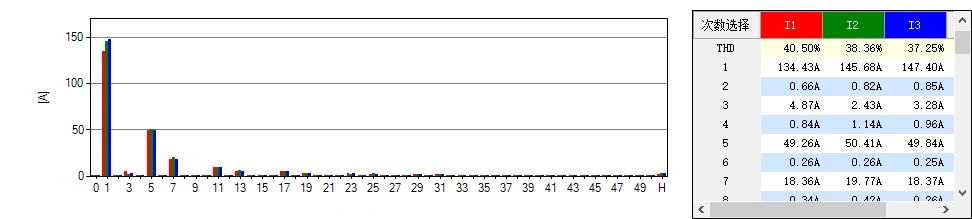

谐波电流分布图 |
|

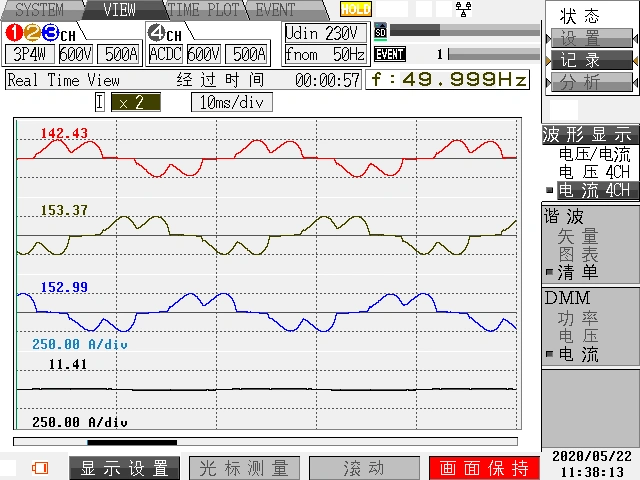

电流波形图 |

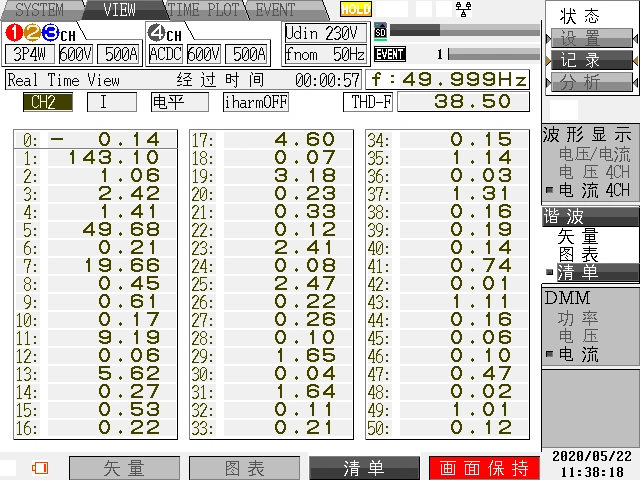

谐波电流清单 |
|
电流畸变率 |

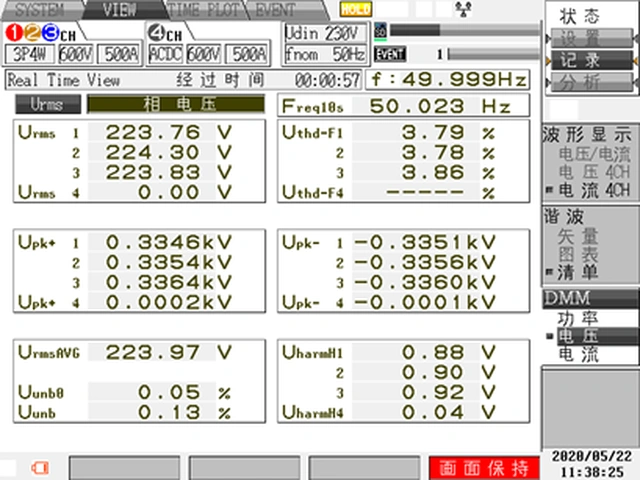

电压畸变率 |
AN601变频器
测试位置：AN601柜总进线端
|

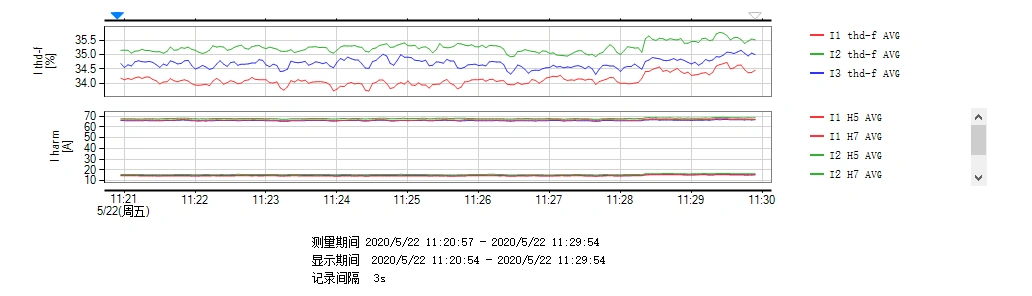

谐波电流趋势图 |
|
谐波电流分布图 |
|
电流波形图 |
谐波电流清单 |
|

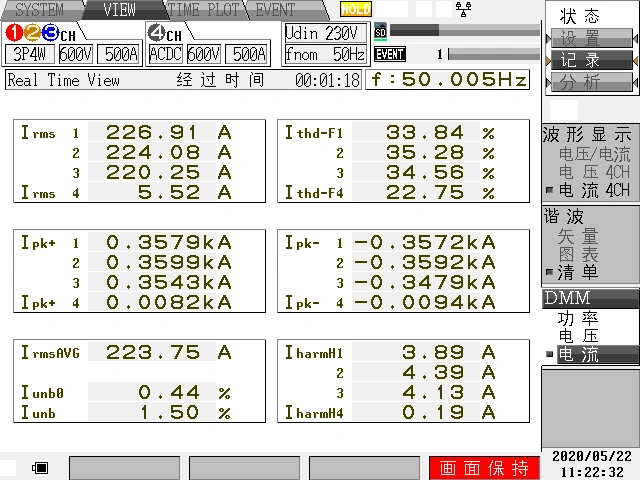

电流畸变率 |

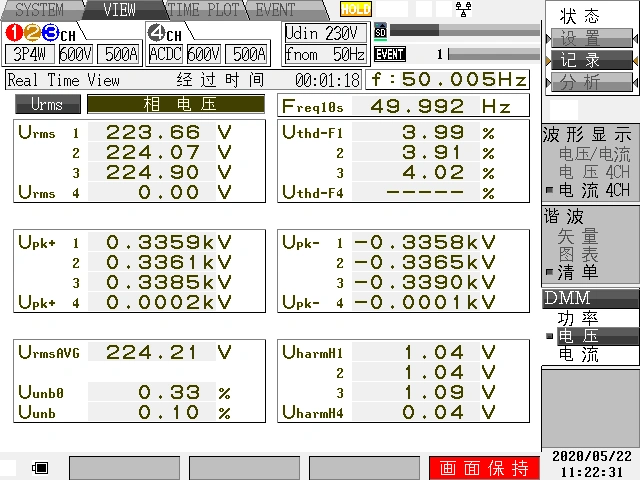

电压畸变率 |
现场测试数据分析：
通过对现场典型谐波源——大功率变频器的测量，检测到的谐波电流都较大，电流畸变率达到35%到45%，除上述测量柜，类似负载的进线柜还包括AC-SB1-P、AC-SB2-P，可测算其谐波含量，谐波会对在相同变压器下的其他负载造成影响，特别是会对精密的控制类仪器造成误动作或通讯中断，因此对谐波治理、排除干扰非常必要。
解决方案概述：
根据现场实际情况，一楼为租用的公共变压器，不宜私自改动，再结合现场可用空间，故此次针对现场的谐波进行壁挂式就地治理，同时为排除高频谐波和电磁干扰，建议在PLC供电进线端加装EMI滤波器。

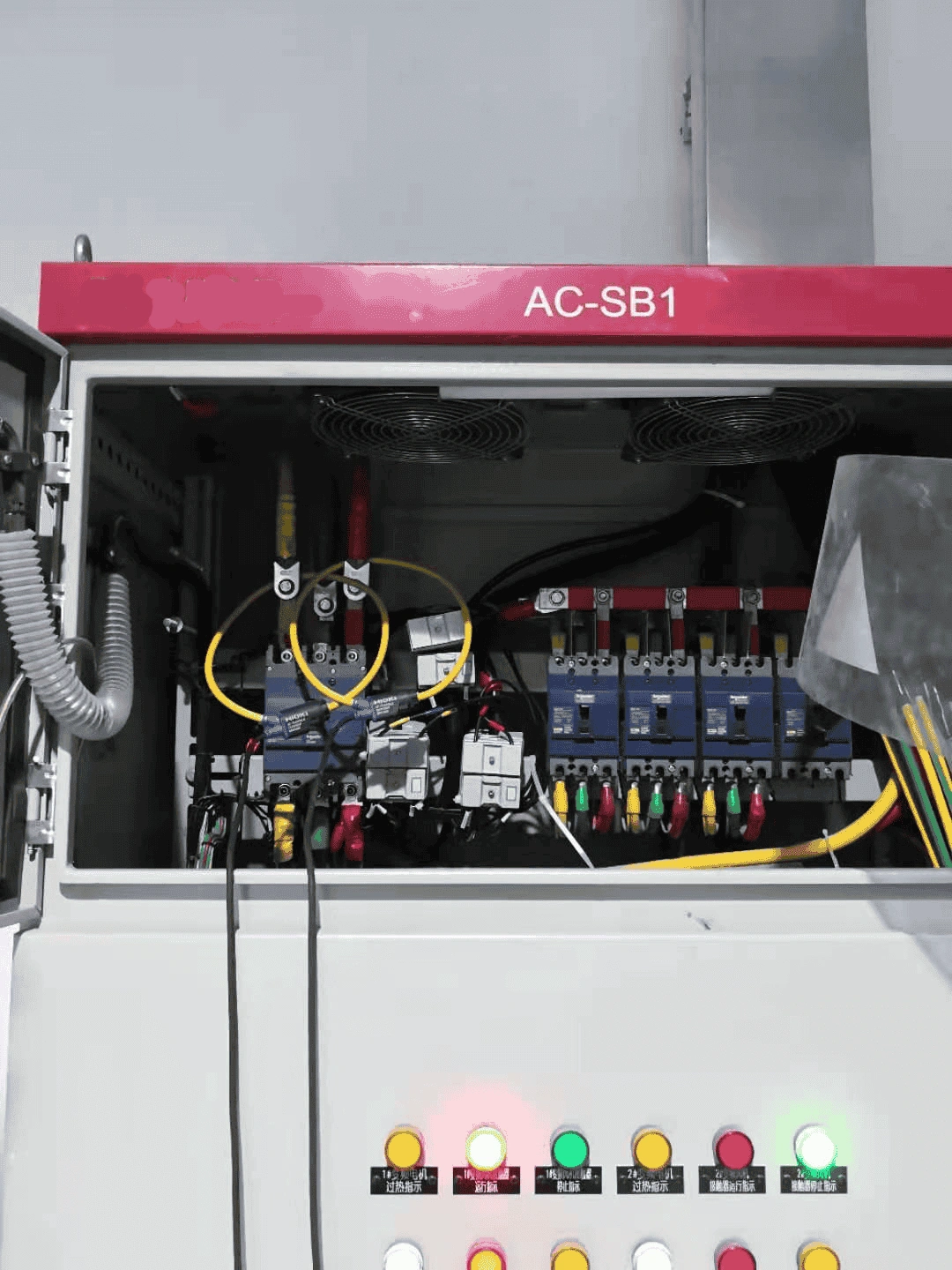

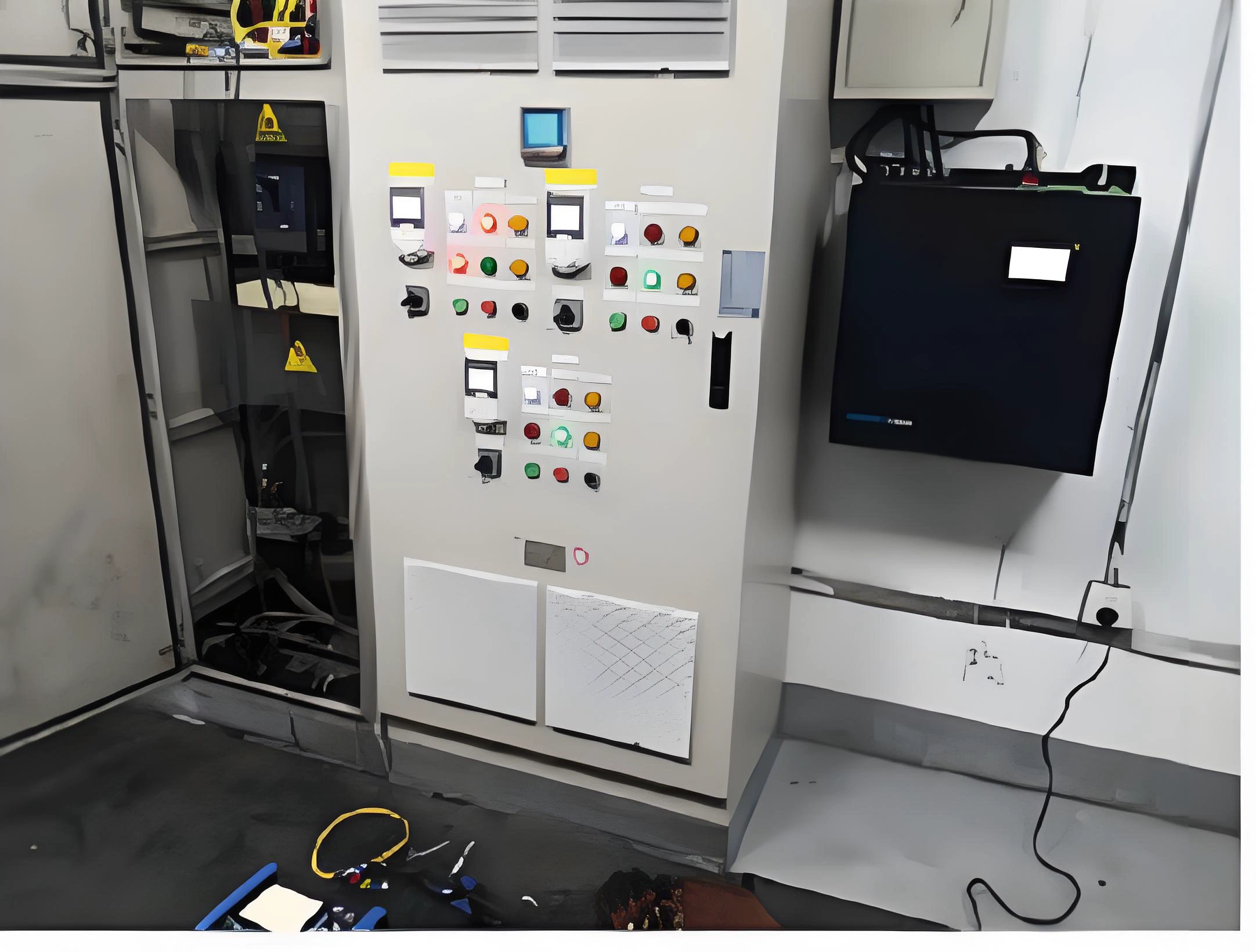

设备安装现场：
 |
 |
治理前后数据对比：
位置：AN601
 |
 |

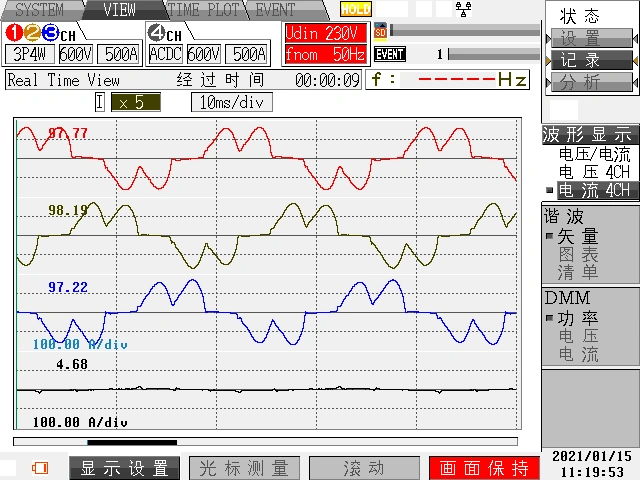

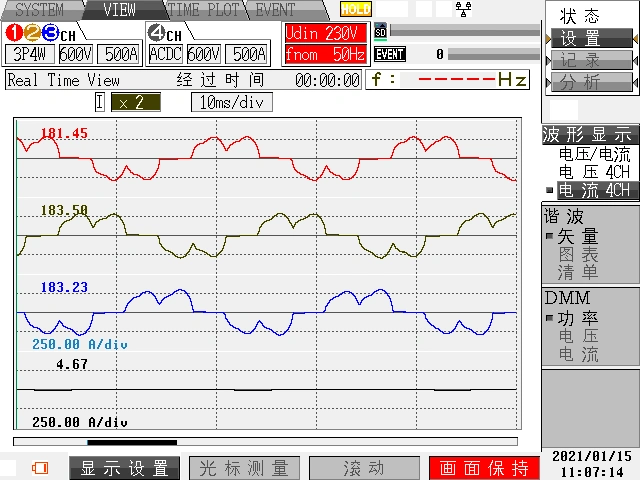

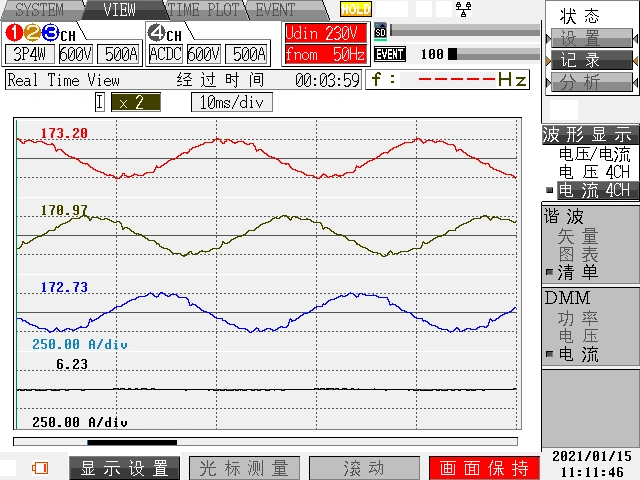

| 治理前：三相电流波形有畸变 | 治理后：三相电流波形趋于正弦波 |
 |
 |

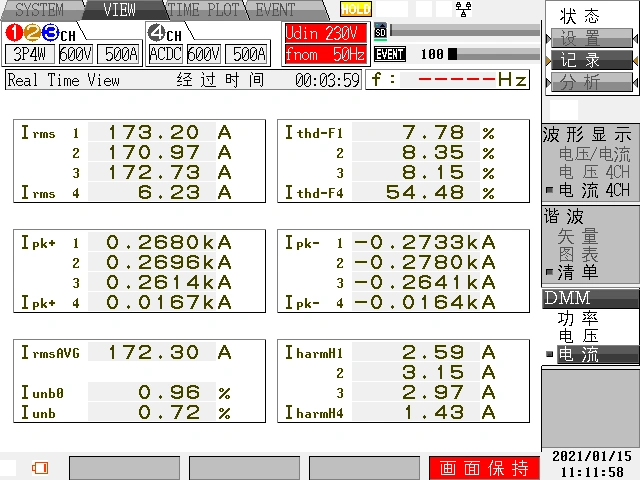

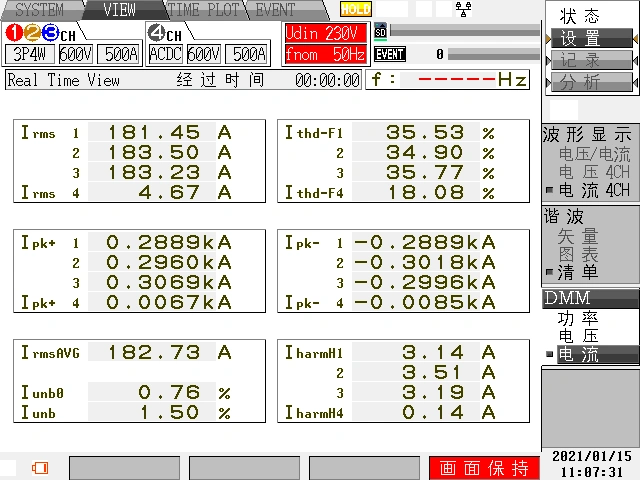

| 治理前：电流总畸变率35%左右 | 治理后：电流总畸变率8%左右 |
 |
 |
|

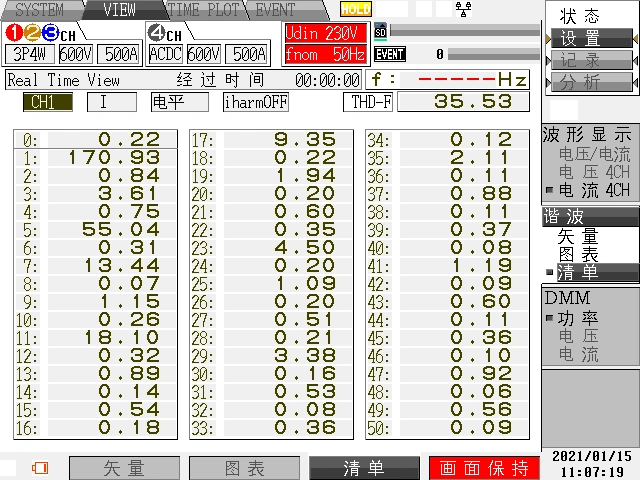

治理前：A相基波电流含量170.93A A相5次谐波电流含量55.04A A相7次谐波电流含量13.44A A相11次谐波电流含量18.1A |
治理后：A相基波电流含量172.63A A相5次谐波电流含量6.41A A相7次谐波电流含量2.25A A相11次谐波电流含量2.47A |
位置：AN501
 |
 |

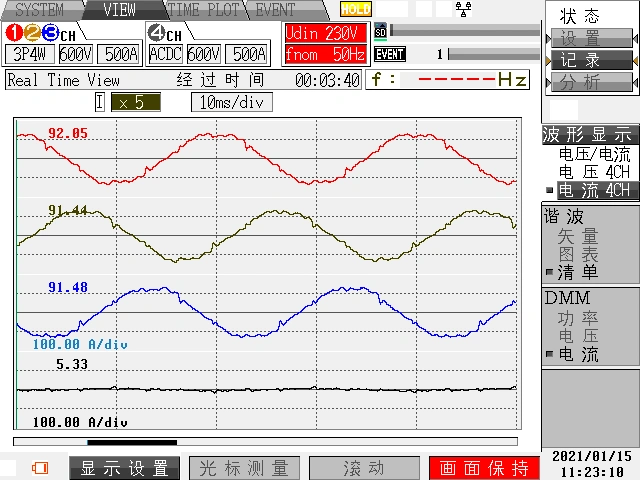

| 治理前：三相电流波形有畸变 | 治理后：三相电流波形趋于正弦波 |
 |
 |
| 治理前：电流总畸变率42%左右 | 治理后：电流总畸变率8%左右 |
 |
 |
|
治理前：B相基波电流含量90.52A B相5次谐波电流含量33.75A B相7次谐波电流含量14.35A B相11次谐波电流含量6.75A |

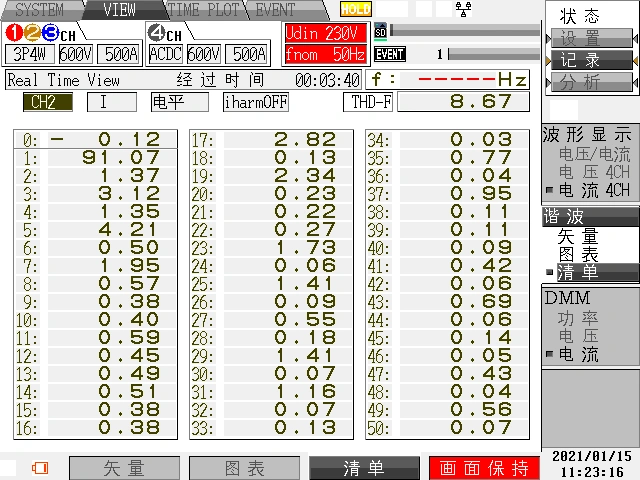

治理后：B相基波电流含量91.07A B相5次谐波电流含量4.21A B相7次谐波电流含量1.95A B相11次谐波电流含量0.59A |
位置：AC-CHP
 |
 |

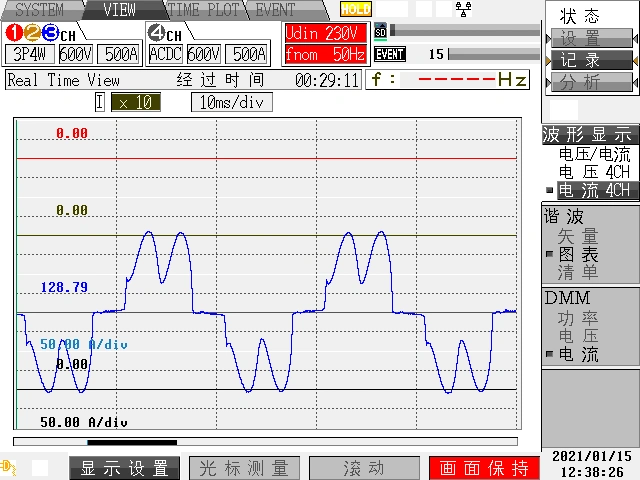

| 治理前：电流波形有畸变 | 治理后：电流波形趋于正弦波 |
 |
 |

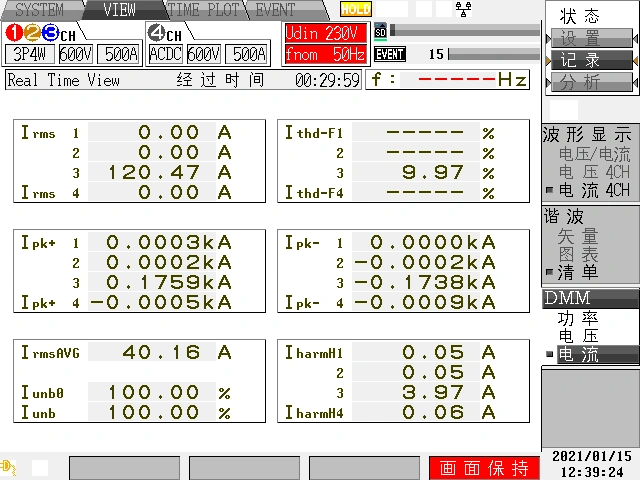

| 治理前：电流总畸变率42%左右 | 治理后：电流总畸变率10%左右 |
 |
 |
|

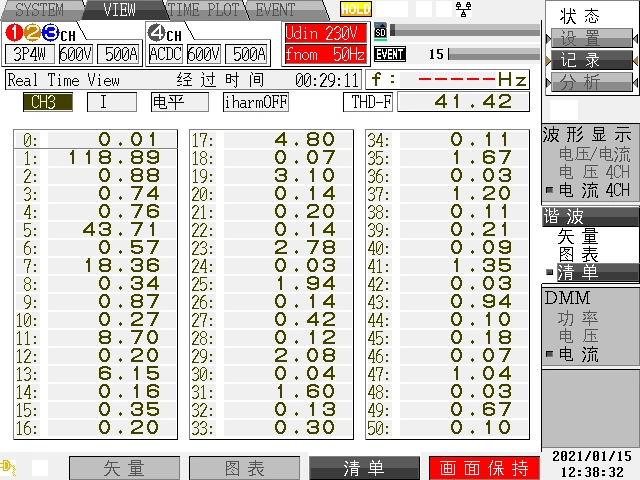

治理前：C相基波电流含量118.89A C相5次谐波电流含量43.71A C相7次谐波电流含量18.36A C相11次谐波电流含量8.70A |
治理后：C相基波电流含量119.79A C相5次谐波电流含量6.94A C相7次谐波电流含量3.18A C相11次谐波电流含量1.98A |
治理结果：
经有源电力滤波器治理后，各次谐波电流含量均明显下降，数值均低于国标推荐数值。
