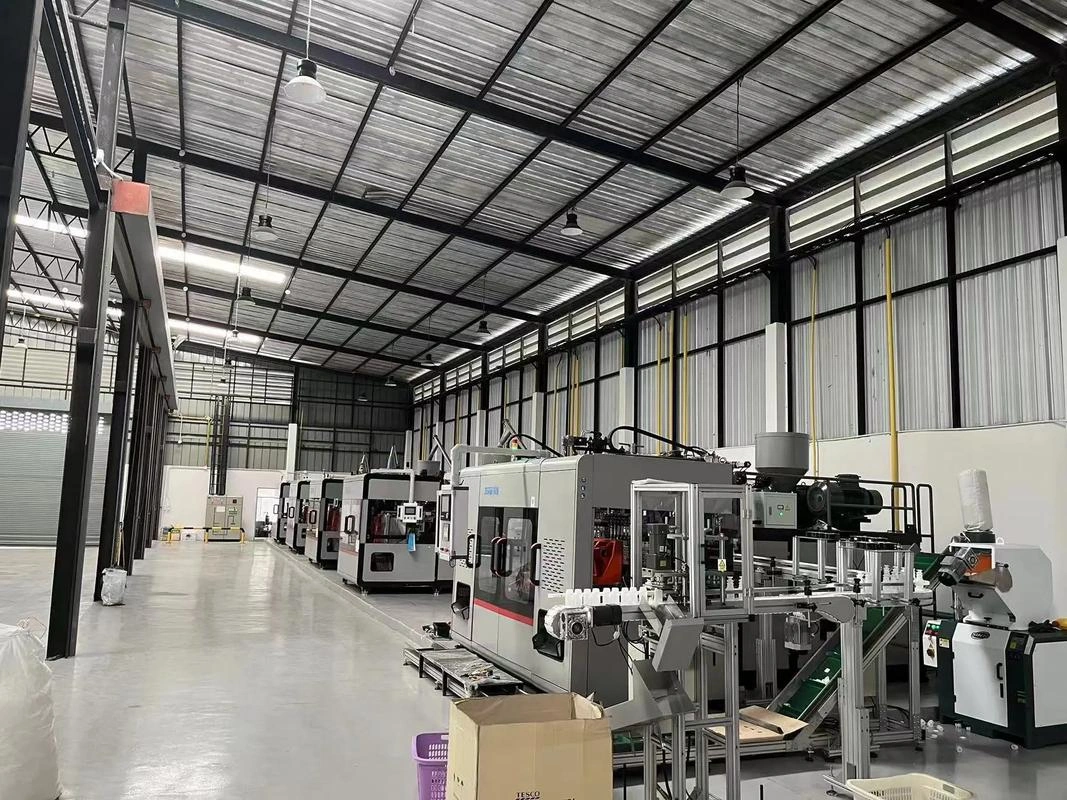

制造业：浙江某塑料厂
项目概况：
地点：浙江某塑料制品企业配电房
现场问题：电容柜内电容器与负载产生的谐波发生谐振，损坏严重。
光伏投入运行时功率因数波动明显，平均功率因数在0.2左右。
三相不平衡严重，零线发热。
主要负载：空压机、注塑机
负载特性：启动电流大，电流波动幅度大、速度快，产生谐波
测量仪器：日置PQ3198电能质量分析仪
实施方案：改造，将原电容柜内电容器拆除，改装SVG静止无功发生器

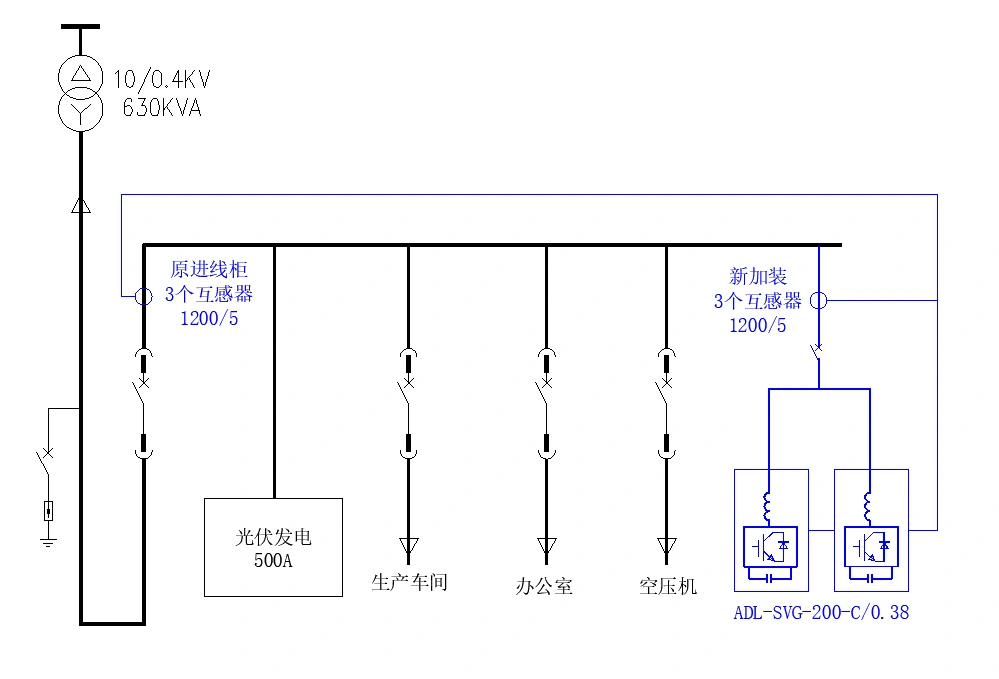

解决方案：

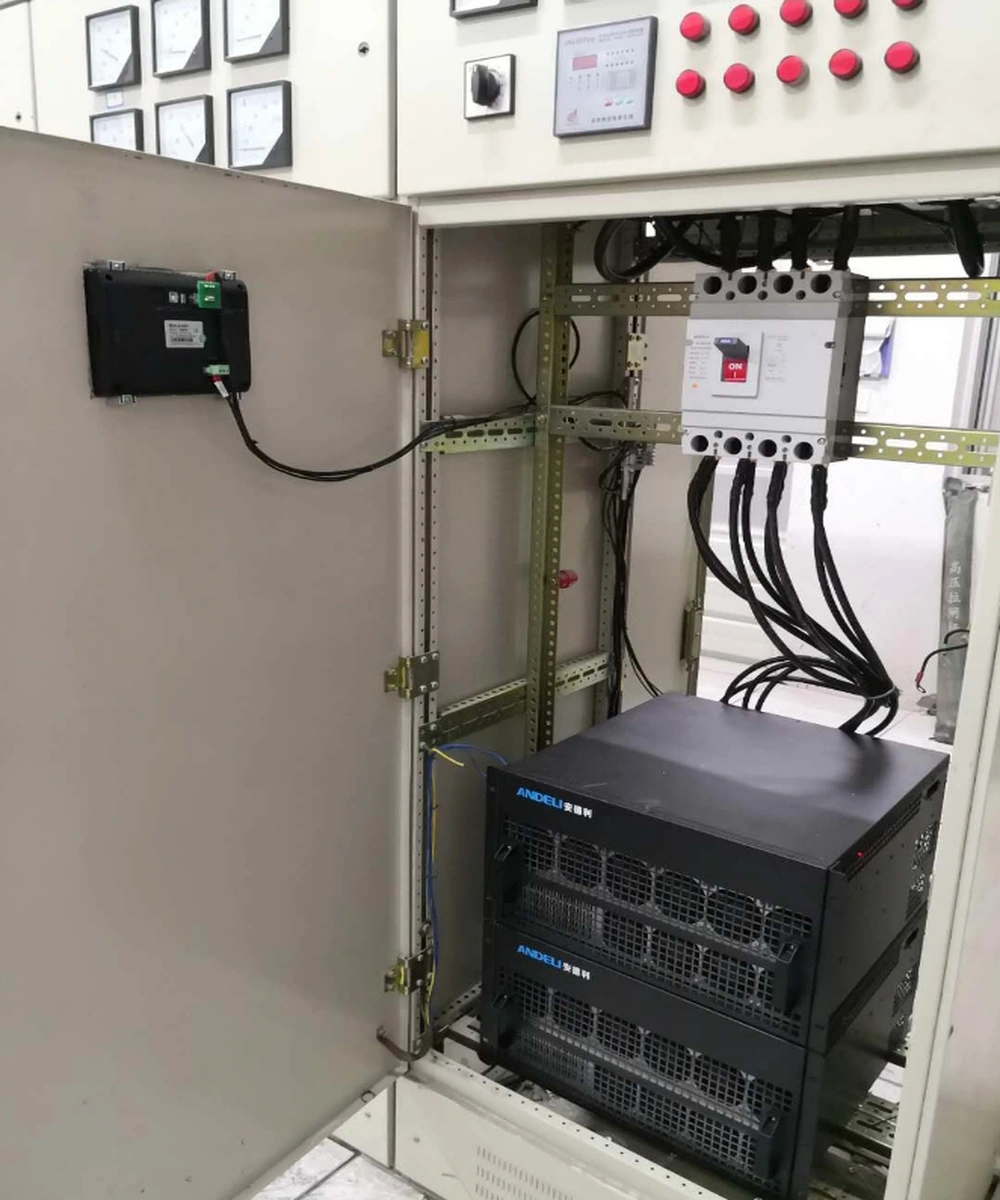

设备安装现场：
 |
治理前后数据对比：
 |
 |

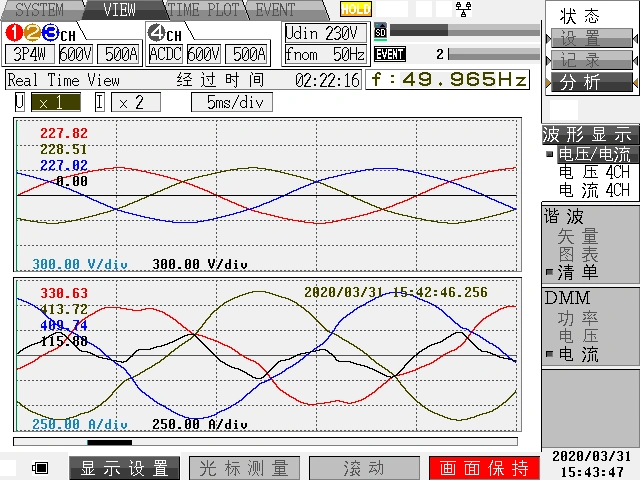

| 治理前：三相电流波形有畸变 | 治理后：三相电流波形趋于正弦波 |
 |
 |
|

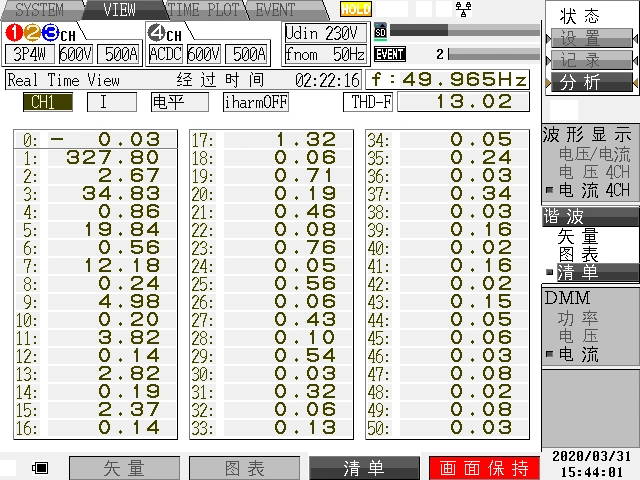

治理前：A相3次谐波电流含量34.83A A相5次谐波电流含量19.84A A相7次谐波电流含量12.18A A相9次谐波电流含量4.98A A相11次谐波电流含量3.82A |

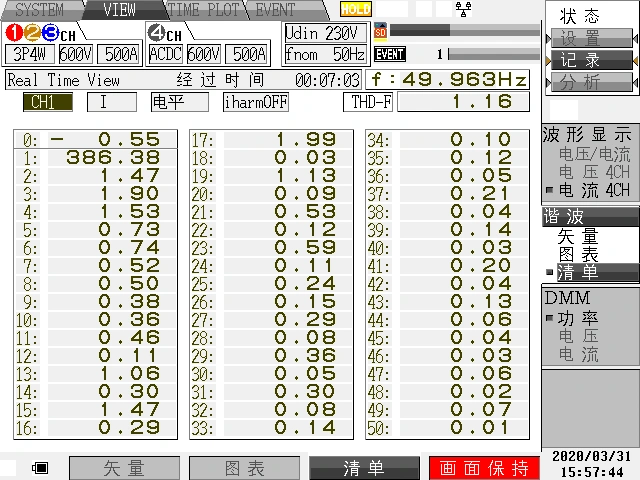

治理后：A相3次谐波电流含量1.9A A相5次谐波电流含量0.73A A相7次谐波电流含量0.52A A相9次谐波电流含量0.38A A相11次谐波电流含量0.46A |
 |
 |
|

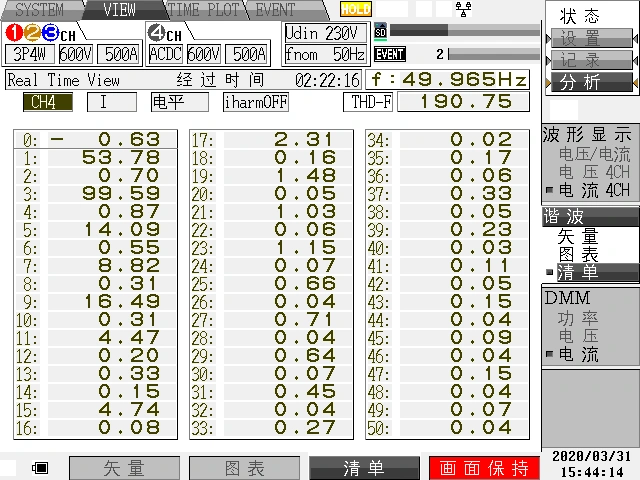

治理前：N相基波电流含量53.78A N相3次谐波电流含量99.59A N相5次谐波电流含量14.09A N相9次谐波电流含量16.49A |

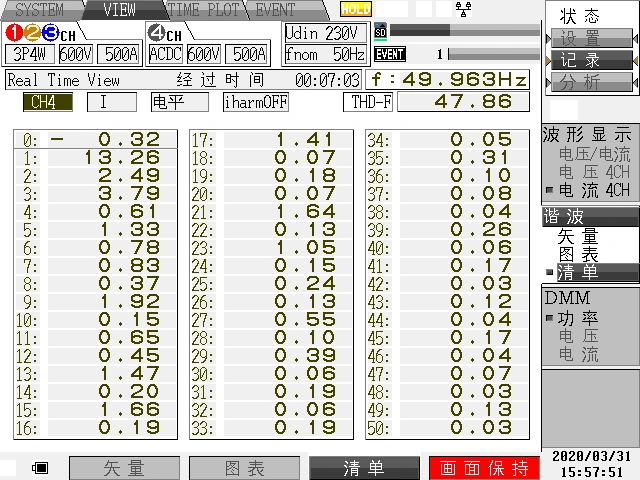

治理后：N相基波电流含量13.26A N相3次谐波电流含量3.79A N相5次谐波电流含量1.33A N相9次谐波电流含量1.92A |
 |
 |
|
治理前：A相电流为330.63A B相电流为413.72A C相电流为409.74A 功率因数为0.9559 |
治理后：A相电流为386.43A B相电流为391.63A C相电流为392.31A 功率因数为0.9991 |
 |
| 治理后，ABC三相电流曲线高度粘合，说明三相完全平衡且同步，N相电流迅速趋于0A |
 |

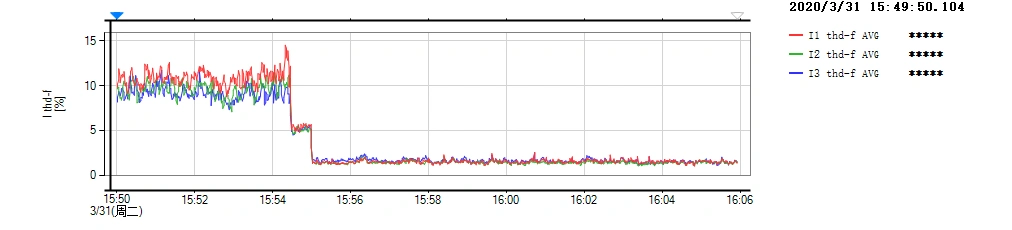

| 治理后，ABC三相电流畸变率迅速下降，一直保持在1.5%左右 |
 |

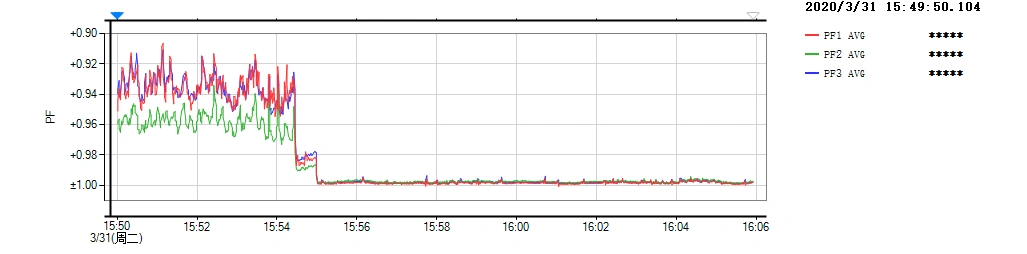

| 治理后，ABC三相功率因数迅速提升到1，且一直保持在1 |
治理结果：
功率因数一直保持为1（PF=1）
电流畸变率小于1.5%（THDi≤1.5%）
三相完全平衡（零线几乎无电流）
