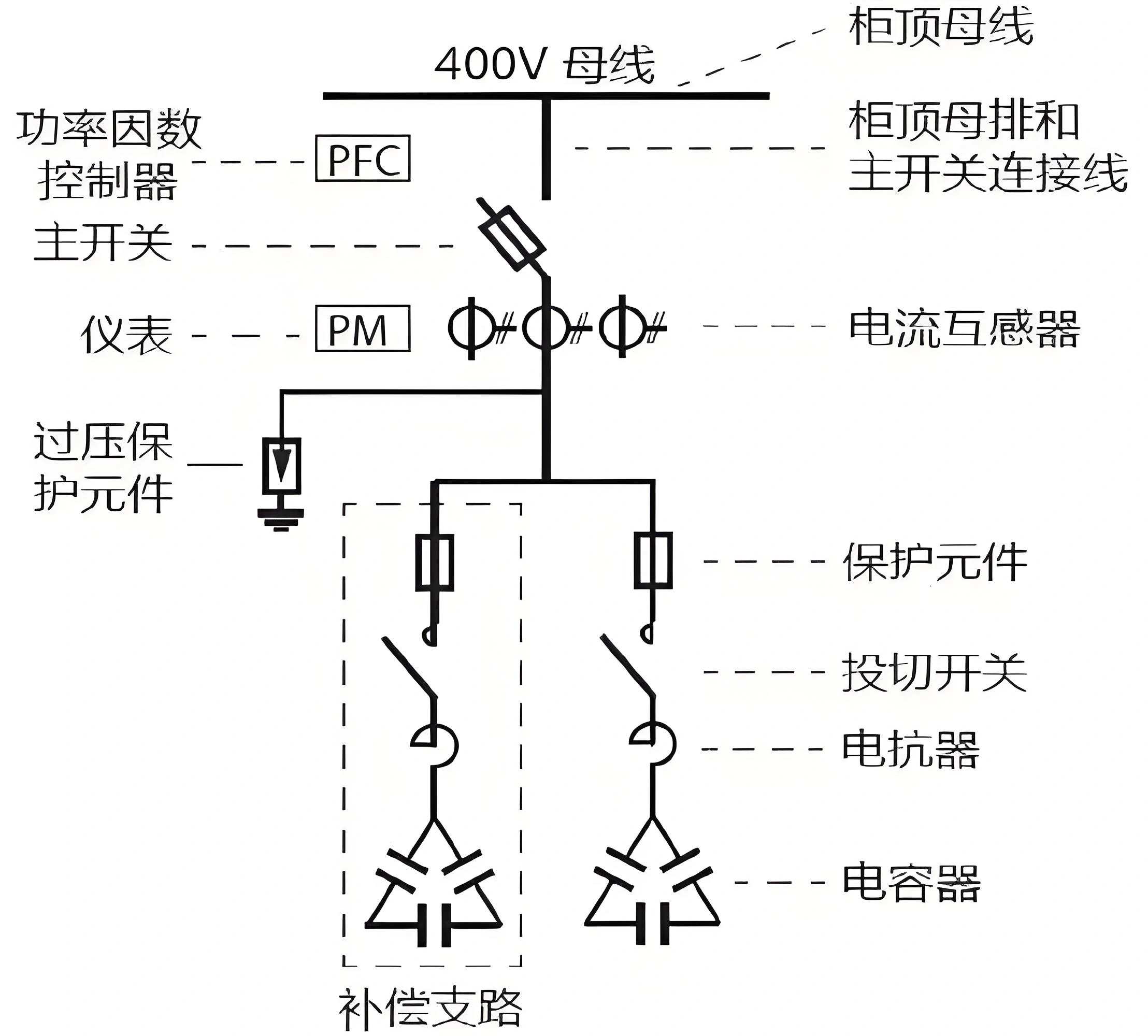

1.基本原理

整个系统的目标是：自动检测电网中的无功功率需求，并通过投切电容器组来提供容性无功，从而提高功率因数、降低线路损耗、改善电压质量。

2.无功补偿元器件

低压自愈式电力电容器	串联电抗器
低压无功功率自动补偿控制器	接触器

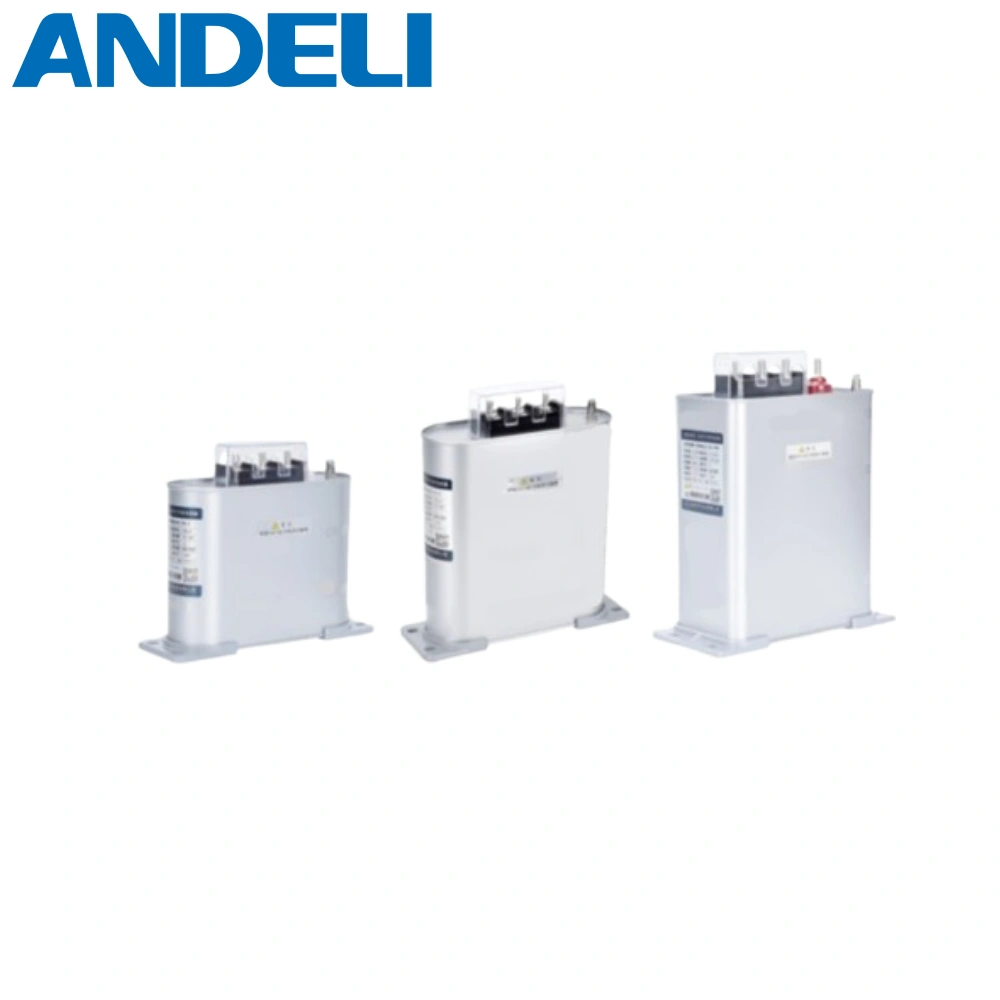

低压自愈式电力电容器概述：

BSMJ系列低压自愈式电力电容器（以下简称控容器），适用于额定电压1000V及以下工频交流电力系统中，作为提高功率因数，减少线损，改善供电的电压质量之用。

技术参数：

主要产品外形尺寸及安装尺寸等参数表：

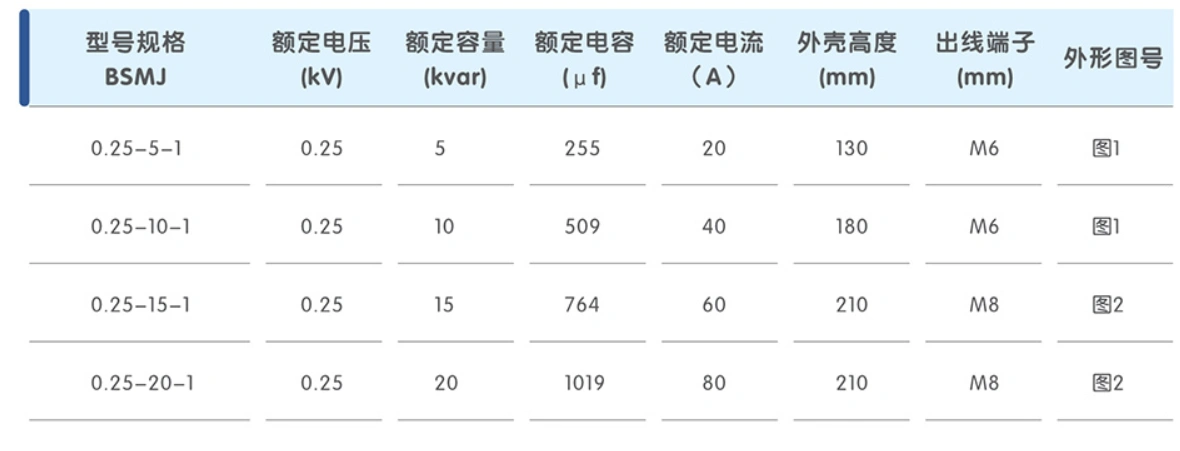

BJMJ0.25单相系列

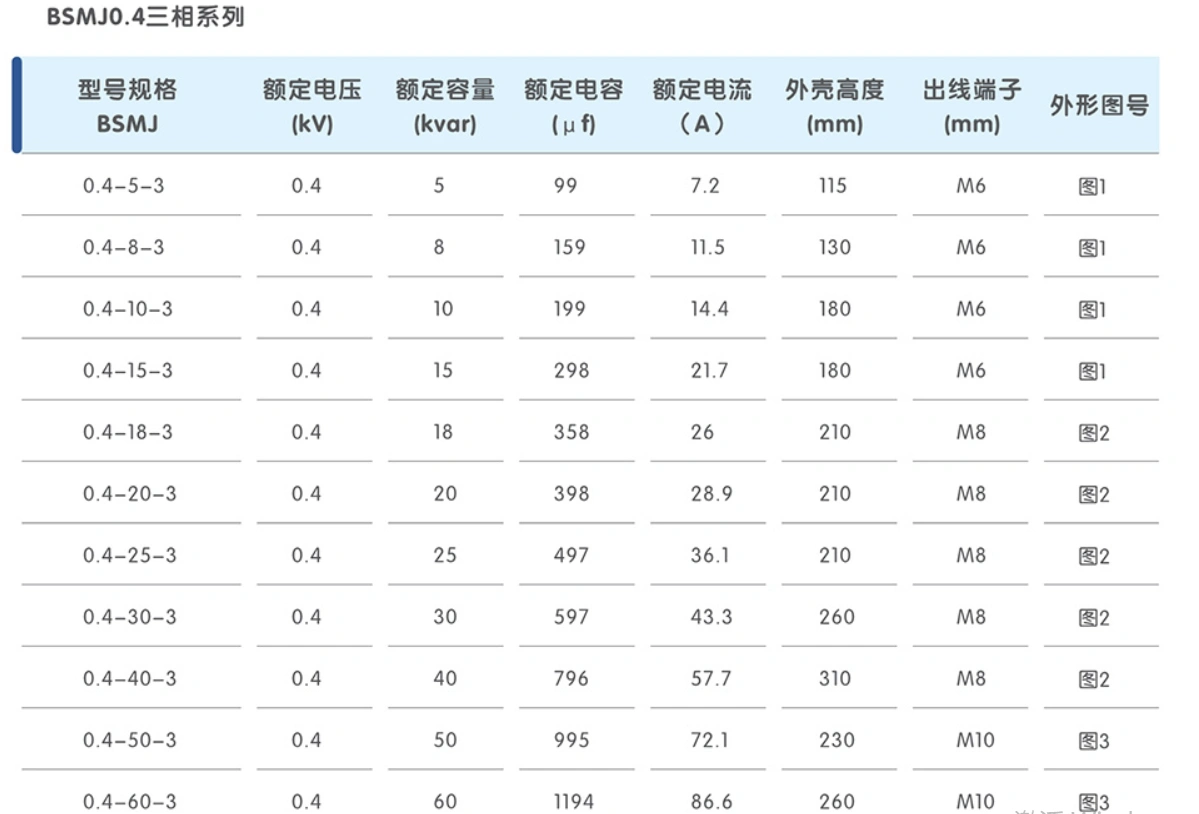

BSMJ0.4三相系列

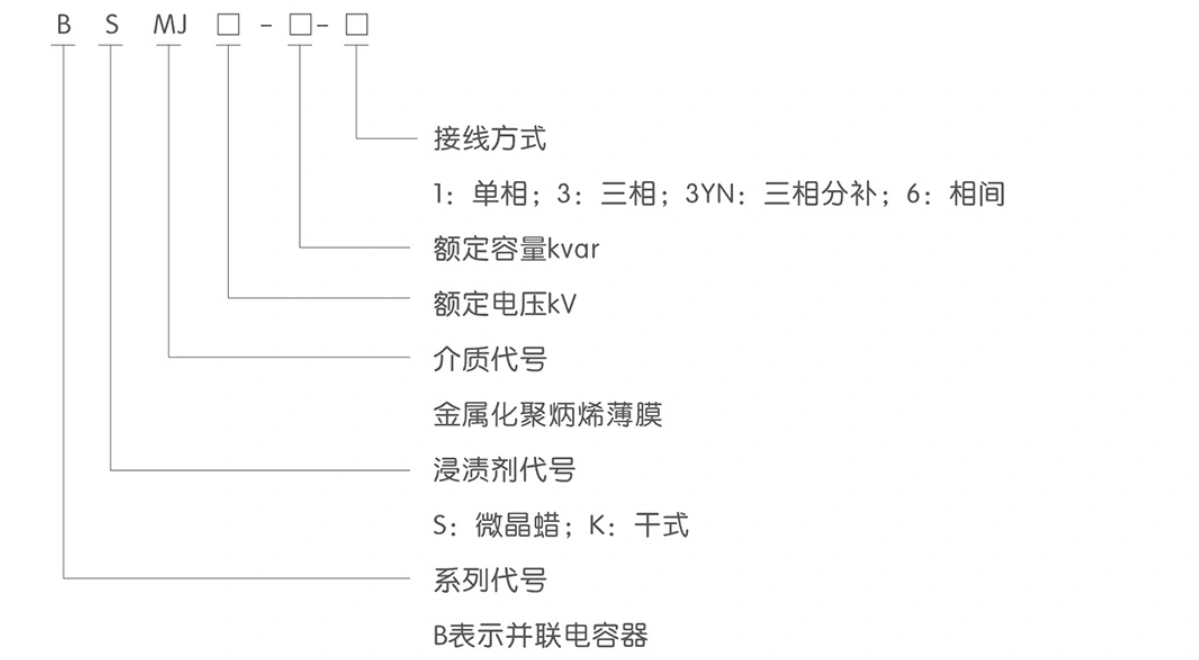

产品型号定义

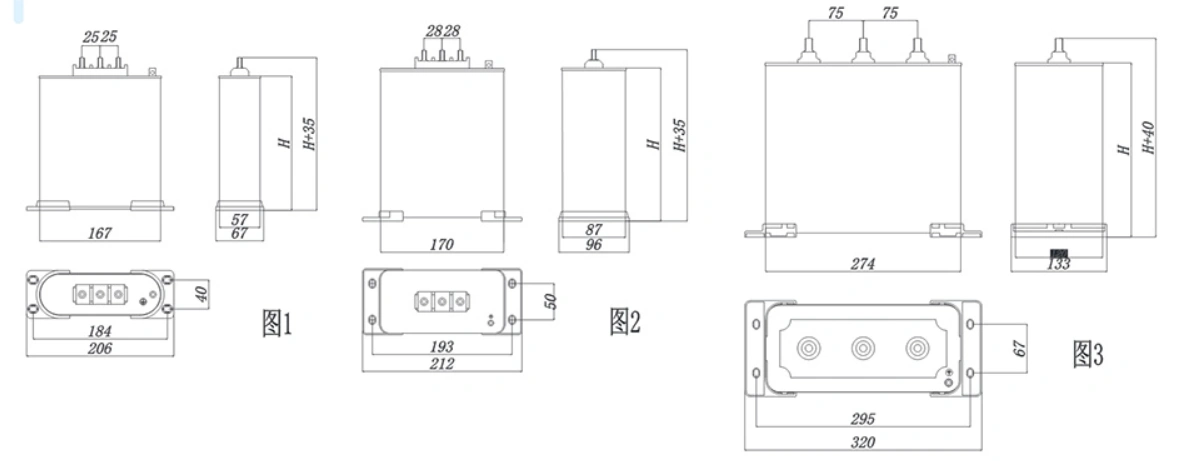

产品尺寸图

串联电抗器概述：

CKSG系列三相串联电抗器应用于低压配电设备无功补偿装置中，因电容器在补偿容性无功功率时，会受到谐波电流、合闸涌流及操作地电压的影响，易造成电容损坏、降低功率因数，为此需要在电容器前端假装三相串联电抗器，用以抑制和吸收谐波、保护电容器，避免谐波电压电流及冲击电流的影响，延长电容器使用寿命。

技术参数：

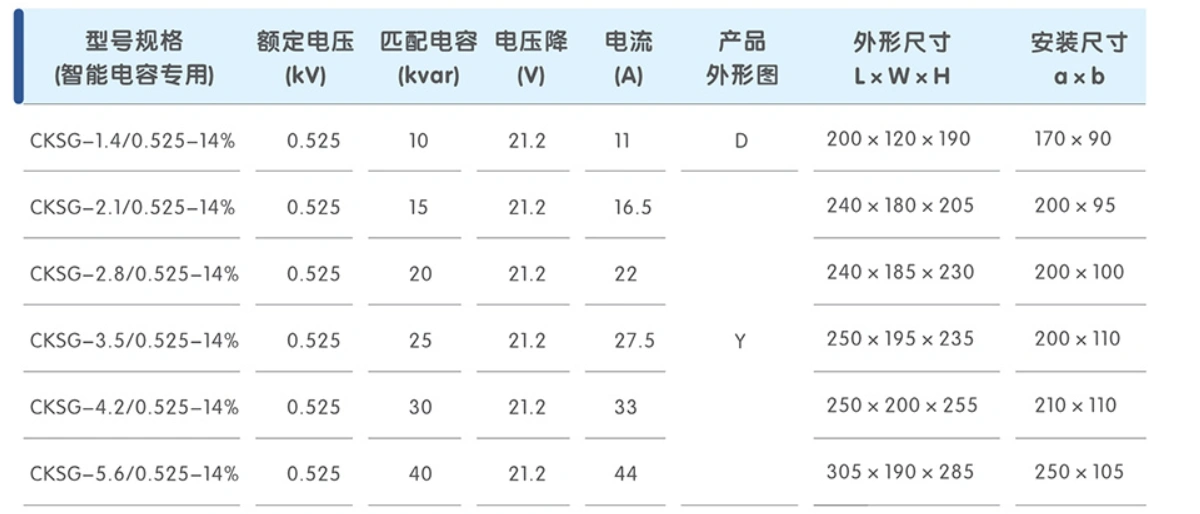

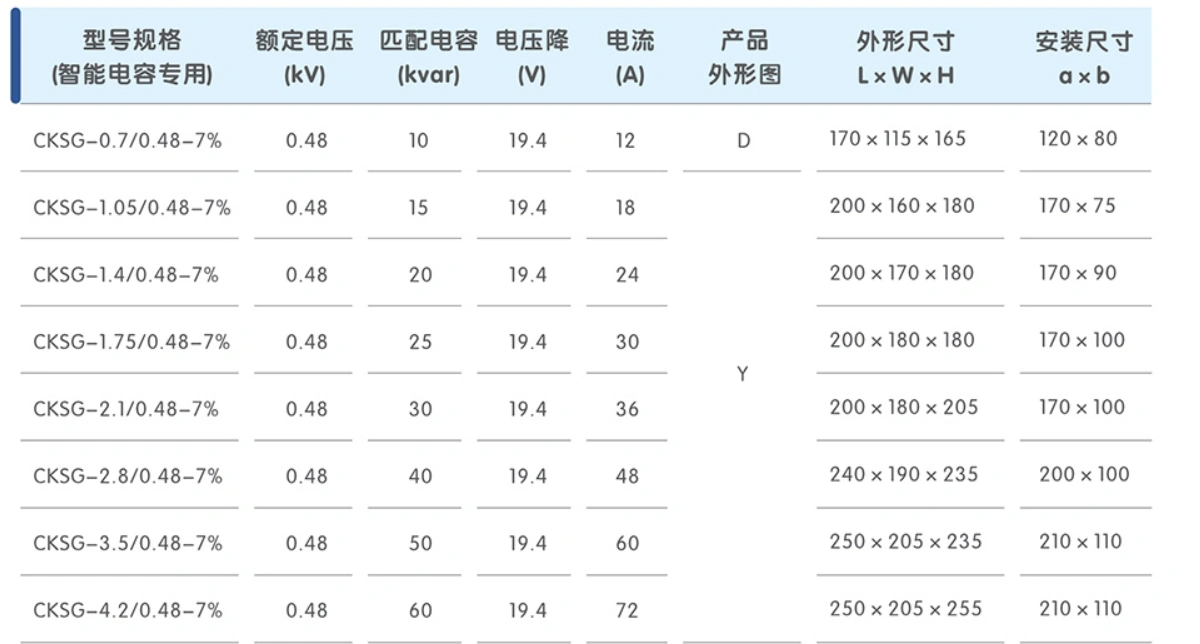

主要产品外形尺寸及安装尺寸等参数表：

BSMJ0.25单相系列

BSMJ0.25单相系列

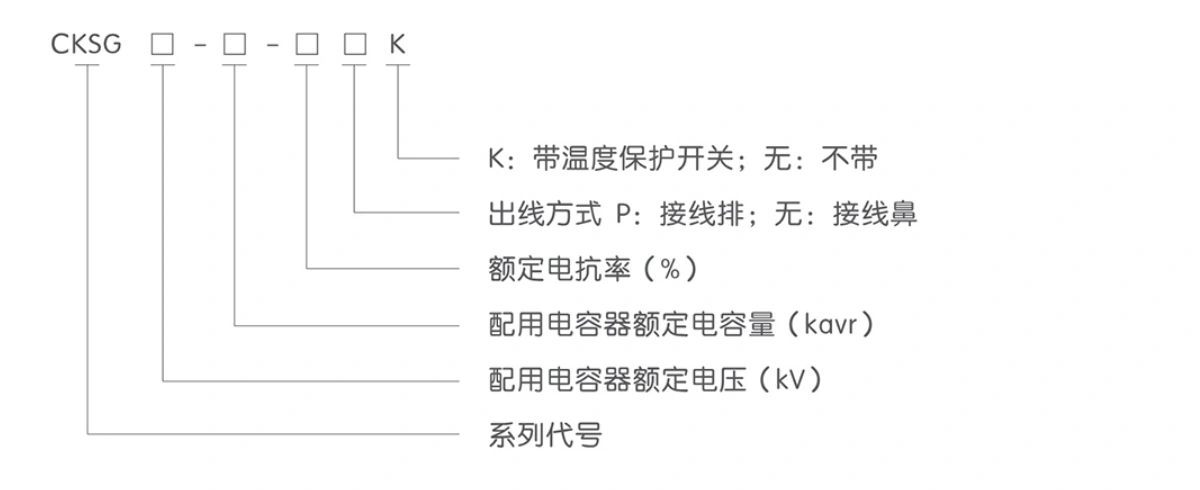

产品型号定义

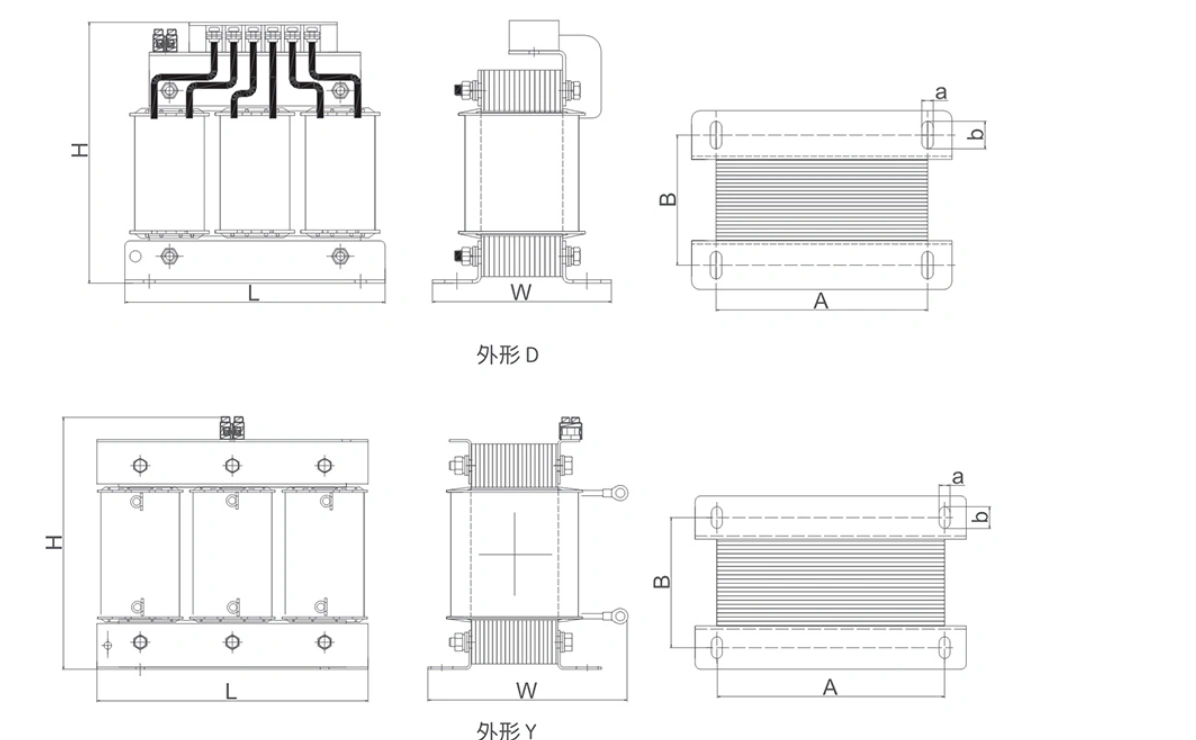

产品尺寸图

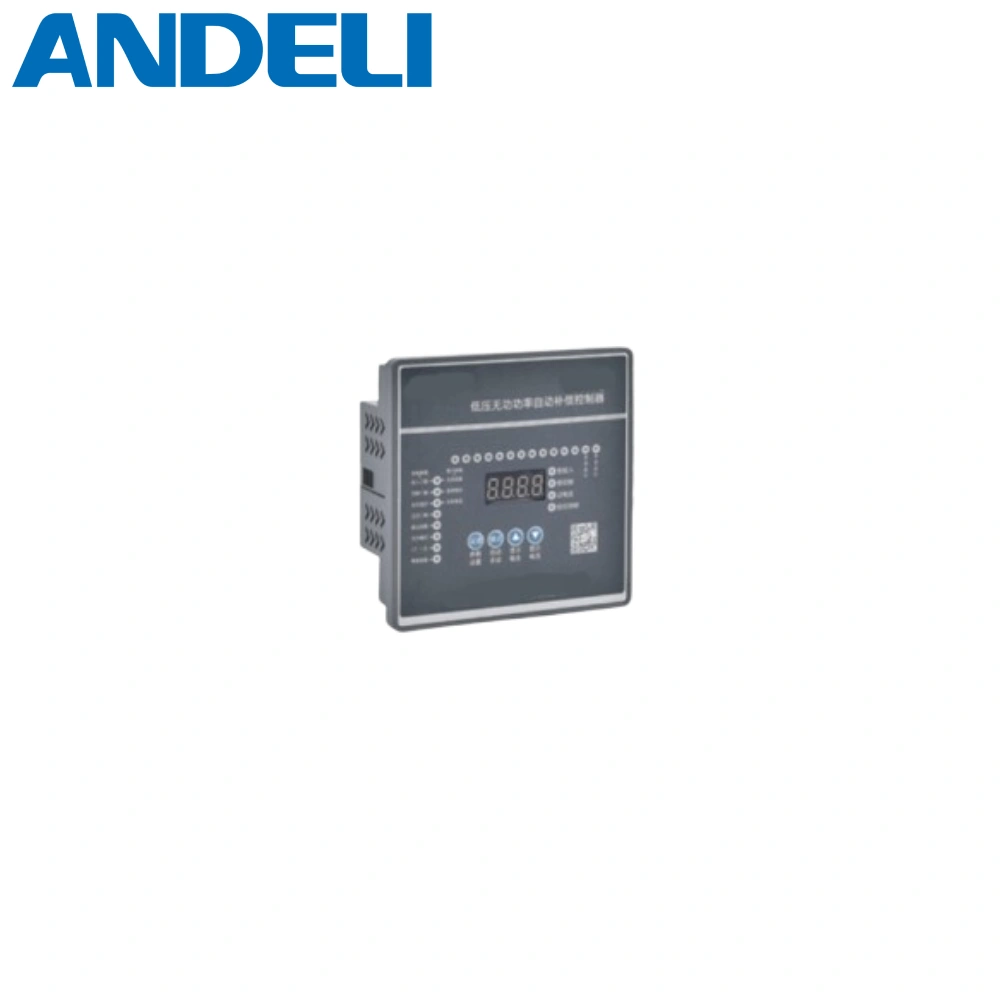

低压无功功率自动补偿控制器概述：

JKW系列低压无功功率自动补偿控制器（以下简称控制器），适用于低压配电系统电容补偿装置的自动调节和控制，使功率因数达到用户的预定状态，提高电力变压器的利用率，减少线损，改善供电的电压质量，从而提高经济效益和社会效益。

技术参数

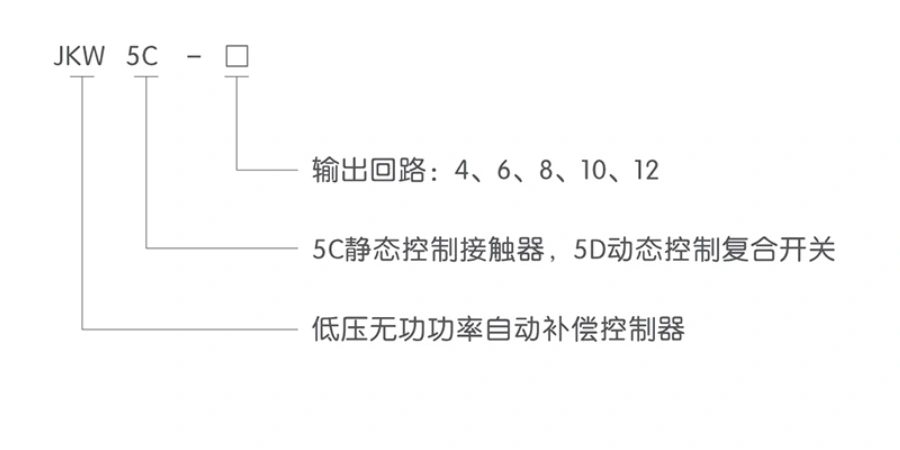

产品型号定义

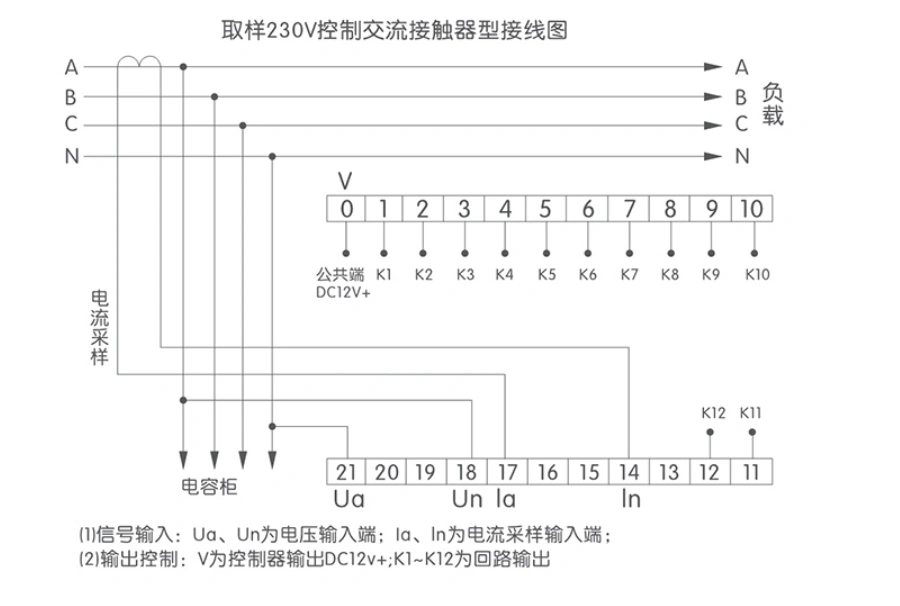

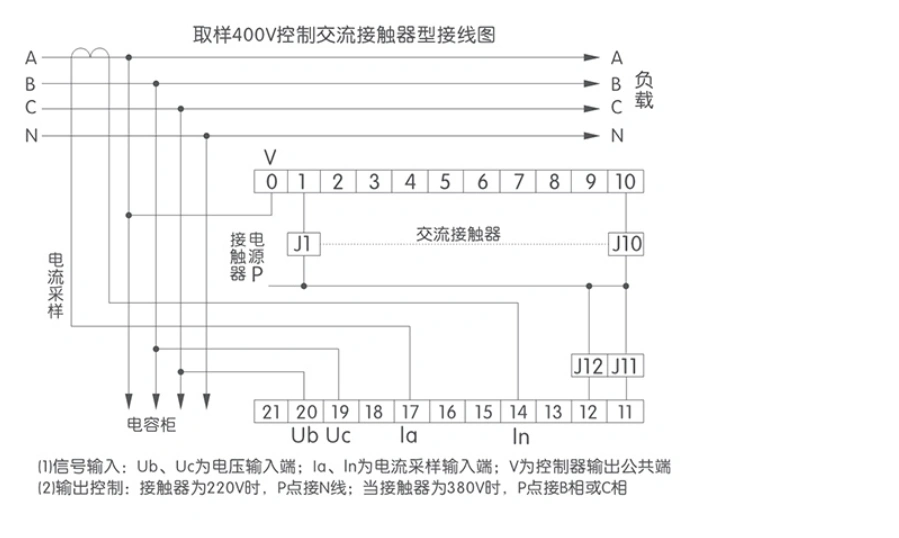

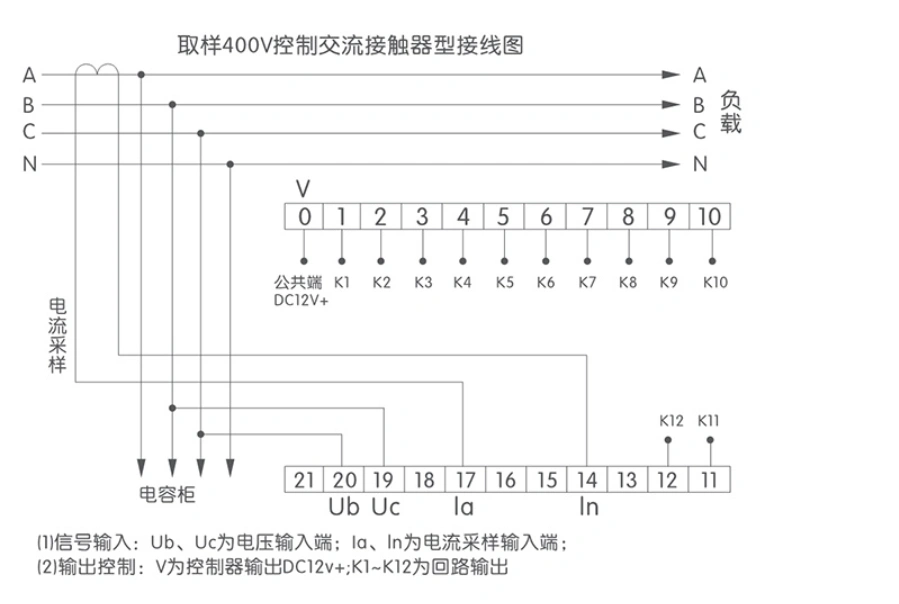

产品接线图

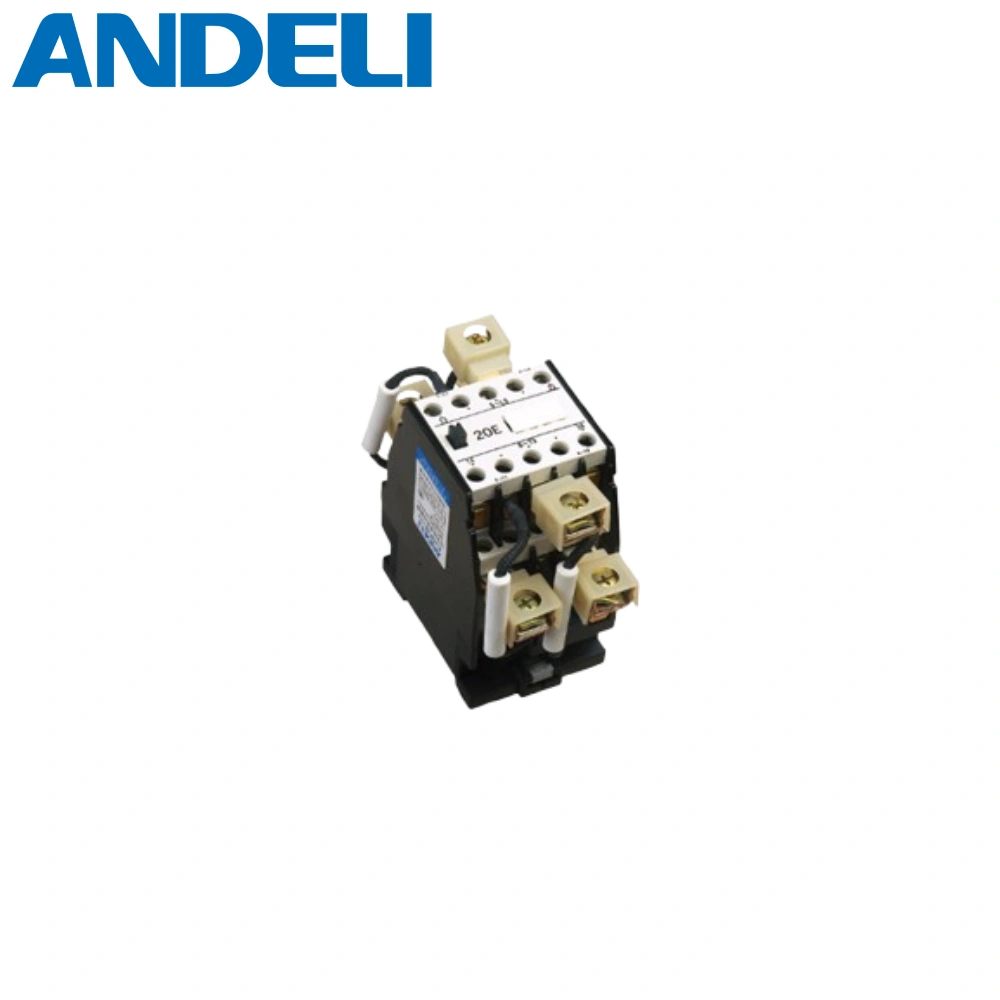

接触器概述：

CJ19系列电容器切换接触器主要用于交流50Hz或60Hz、额定工作电压高达400V的电力线路中，用于连接或断开低压无功功率补偿设备中的低压并联电容器。该接触器配备了浪涌电流抑制装置，可有效降低合闸浪涌电流对电容器的冲击，并抑制断开时的过电压。
